引言
隨著科技地不斷發展和進步，大家對音質聽感上也有更高的追求，音樂能讓生活充滿激情也可以讓緊張的心情得到放松，在生活中有很大的作用，是文化的延續。不管是聽歌還是看電視，音響都起到了非常重要的作用。音響是將音頻信號轉換放大聲音的一種設備。音響體內自帶功率放大器，對音頻信號進行放大處理后由音響本身放出聲音，使聲音放大，音響音質的好壞會直接影響音樂的品質。
近幾年越來越多的音頻廠家選擇從模擬輸入功放升級到I2S數字功放，例如高性能Soundbar產品、大屏電視、車載音頻、藍牙音箱等，工程師越來越傾向于用數字功放。I2S輸入數字功放芯片有以下優勢：
（1） 底噪超小。數字功放芯片因音頻信號傳輸過程中不受干擾，底噪比模擬功放本身小很多。
（2） 走線簡單，外圍少。絕大多數的底噪大，有雜音等問題都來源于PCB走線或者器件干擾，很多板子因面積結構限制無法很好的規避干擾；數字功放不容易受外圍的干擾，無需擔心分地不當，沒有PCB走線的煩惱；數字功放芯片增益通過I2C控制，無需外圍電阻，更少外圍元件。
（3） 自帶DSP音效調整及DRC。模擬輸入的功放芯片一般通過前級運放電路調音，數字功放很多都內置DSP，大大簡化了調音的過程，；很多低端的藍牙主控沒有DRC功能，搭配數字功放芯片，在保證高品質音頻輸出的同時，整體電路BOM有性價比。
（4） 藍牙信號直接對接功放，高效保真。藍牙芯片本身內部信號都是數字信號，但考慮到外部可能接模擬功放，就會額外增加一個DAC轉換芯片，而受到成本限制，一般精度都不高，有損音質。用數字功放就可以讓數字信號直接對接，減少轉換損失。
深圳市永阜康科技有限公司一直專注耕耘音頻市場，現在大力推廣蘇州至盛半導體的I2S輸入內置DSP數字功放芯片系列-ACM86XX，助推音頻產品升級迭代。ACM86XX全系列芯片采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗， 提高效率，另外防止POP音的產生。高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15 個 EQ 和 5 個 post EQ，3段 DRC 外加 1 段 Lookahead DRC 等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償?shù)裙δ芸梢酝ㄟ^這些模塊實現。I2S輸入的數字功放芯片在音質的冷暖度、解析力，背景的寧靜、低頻的震撼力度等方面，是傳統模擬輸入的功放不可比擬的。
產品選型及參數如下表：
|
產品型號
|
功率
|
通道數
|
工作
電壓
|
Rdson
(mΩ)
|
封裝
|
性能說明
|
|
ACM8615
|
21W
|
1
|
4.5V-21V
|
135mΩ
|
QFN-16
|
自適應低音、人聲增強算法、多段DRC
|
|
ACM8622
|
2×15W
|
2
|
4.5V-15V
|
120mΩ
|
TSSOP-28
|
簡化音頻處理，每通道10EQ，全頻段AGL
|
|
ACM8625M
|
2×27W
|
2
|
4.5V-26.4V
|
150mΩ
|
TSSOP-28
|
自適應低音、人聲增強算法、多段DRC
|
|
ACM8685
|
2×26W
|
2
|
4.5V-26.4V
|
135mΩ
|
TSSOP-28
|
虛擬低音、3D音效等算法、多段DRC
|
|
ACM8625S
|
2×40W
|
2
|
4.5V-26.4V
|
110mΩ
|
TSSOP-28
|
自適應低音、人聲增強算法、多段DRC
|
|
ACM8625P
|
2×33W
|
2
|
4.5V-21V
|
75mΩ
|
TSSOP-28
|
自適應低音、人聲增強算法、多段DRC
|
|
ACM8628
|
2×41W
|
2
|
4.5V-26.4V
|
90mΩ
|
TSSOP-28
|
自適應低音、人聲增強算法、多段DRC
|
|
ACM8629
|
2×57W
|
2
|
4.5V-26.4V
|
90mΩ
|
TSSOP-28（散熱焊盤朝上）
|
自適應低音、人聲增強算法、多段DRC
|
說明一：ACM8622/8625/8628/8685管腳兼容；
說明二：雙聲道功放芯片系列，支持PBTL模式驅動單聲道；
說明三：Rdson越小，驅動能力越強，效率越高；
說明三：全系列具有CLASS H動態調整升壓、音頻包絡跟蹤專利技術（電池系統播放時長延長50%），提升散熱性能。
應用說明

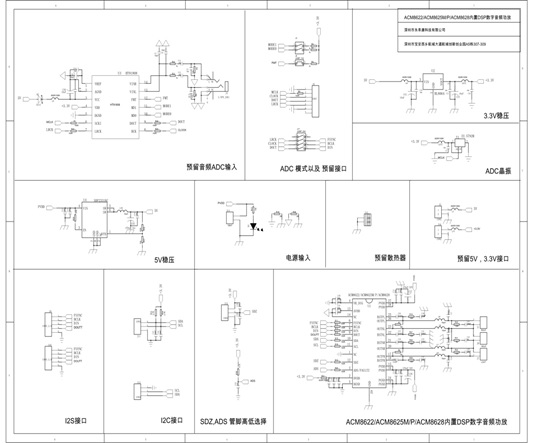

1.ACM8622/ACM8625M/P/ACM8628 DSP數字功放DEMO板原理圖

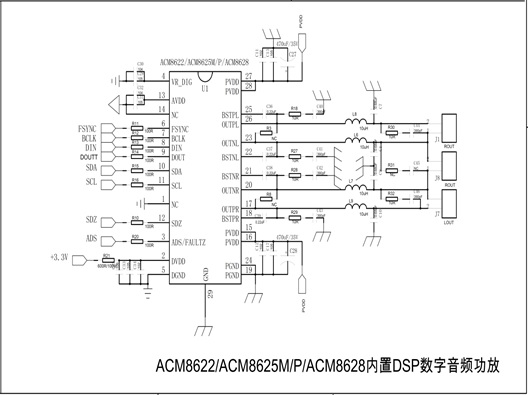

2.ACM8622/ACM8625M/P/ACM8628數字功放部分原理圖

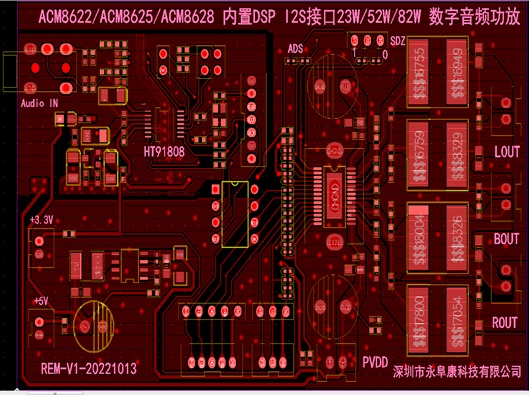

3.ACM8622/ACM8625M/P/ACM8628 DEMO板頂層設計圖

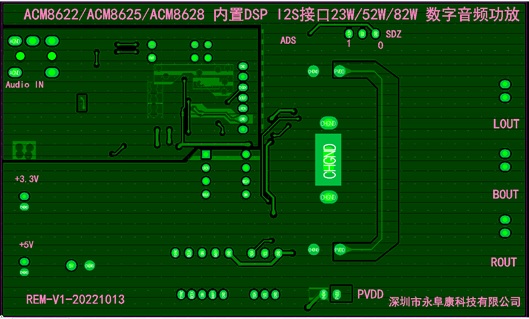

4. ACM8622/ACM8625M/P/ACM8628 DEMO板底層設計圖

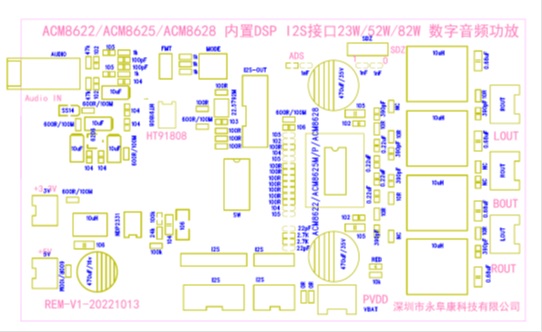

5 .ACM8622/ACM8625M/P/ACM8628 DEMO板貼片圖

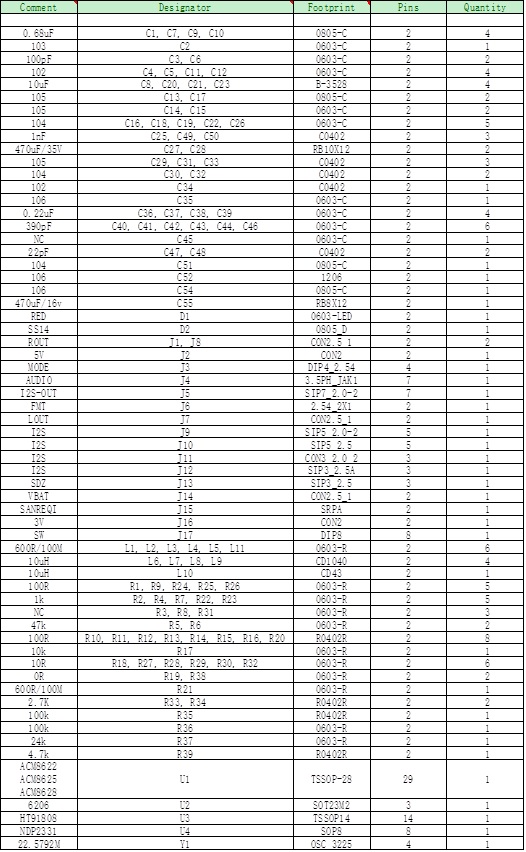

6.ACM8622/ACM8625M/P/ACM8628整體演示板物料清單

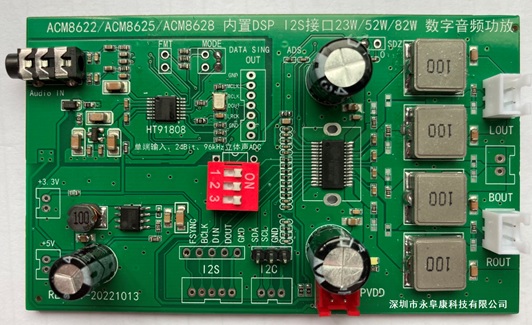

7 .ACM8622/ACM8625M/P/ACM8628整體演示板實物圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
