當前位置：首頁->產品展示->功放IC->ACM8625S（內置DSP音頻算法、40W雙聲道I2S數字功放IC） |
|
|
| 產品名稱： |
ACM8625S（內置DSP音頻算法、40W雙聲道I2S數字功放IC） |
| 封裝形式： |
TSSOP-28 |
| 兼容型號： |
TAS5805/ACM8625/ACM8628/ACM8622 |
| 產品功能： |
2×40W, 立體聲輸出 (6Ω, 24V, THD+N = 1%) /82W,單聲道輸出 (3Ω, 24V, THD+N = 1%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
ACM8625S 一款高度集成、高效率的雙通道數字輸入功放。供電電壓范圍在 4.5V-26.4V,數字接口電源支持 3.3V。在6歐負載下，輸出功率可以到2×40W，PBTL模 式下單通道可以輸出1×80W@1% THD+N.
ACM8625S采用新型PWM脈寬調制架構，根據信號大小動態調整脈寬，在保證音頻性能前提下，降低靜態功耗，提高效率，另外防止POP音的產生。
擴頻技術的應用可以大幅降低 EMI 輻射，在功率和喇叭線長一定的范圍內，可以用磁珠替代電感方案，從而優 化成本和電路面積。
ACM8625S 高度集成了多種音效算法。內部模塊可以獨立控制，左右通道也可以獨立控制。內部集成數字、模擬增益調節，信號混合模塊，15 個 EQ 和 5 個 post EQ，可編程特定頻段信號動態增強，3段提前能量預測DRC加1 段AGL等多個獨立模塊，可實現多種音效。例如小信號低音增強，高低音補償等功能可以通過這些模塊實現。
特征
靈活電源配置
- 供電電壓范圍PVDD: 4.5V to 26.4V
- DVDD 和 I/O: 3.3V
輸出功率
- 2×40W, 立體聲輸出 (6Ω, 24V, THD+N = 1%)
- 2×33W, 立體聲輸出 (4Ω, 18V, THD+N = 1%)
- 1×82W, 單聲道輸出 (3Ω, 24V, THD+N = 1%)
出色的音頻性能
- THD+N ≤ 0.03% at 1W, 1kHz, PVDD = 12V
- SNR信噪比114 dB (A加權)
- 底噪 ≤ 37 (A 加權)
- 超低靜態電流：18 mA
- 效率：90.6% （ 6Ω load at 18V）
- 防止掉電POP
數字音頻接口
- IC 可選 4 個器件通信地址
- IS, 左、右邊對齊, TDM 音頻格式
- 3 線數字音頻輸入
- 采樣 32kHz, 44.1kHz/48kHz, 88.2kHz/96kHz, 176.4kHz/192kHz
- SDOUT 數字音頻輸出支持回聲消除
集成音效算法
-數字/模擬增益調整
- 小音量低音增強
- 左右通道獨立具備2×15 個BQs ，另外加 2×5個 post BQs 加強音效調節
- 防爆音的壓縮器前后調節音量，動態維護音頻處理 中的動態范圍
- 3 段DRC，提前能量預測結合后端均衡器，實現平滑的多段音效控制，提高音樂清晰度
保護機制
- FAULT 狀態輸出
- OCP過流保護、OTP 過熱保護
- UVLO過壓欠壓保護
- 數字音頻時鐘檢查
應用
便攜式音箱: 藍牙音響、拉桿音響； 智能音響，智能設備； 家庭音頻: 電視、家庭影院； Soundbar, 條形音響，桌面音響； 筆記本電腦、臺式機

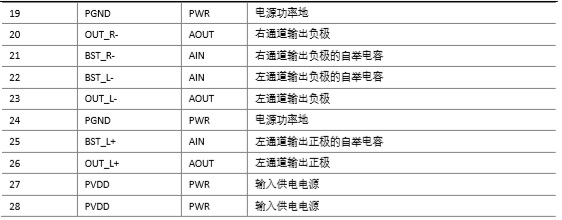

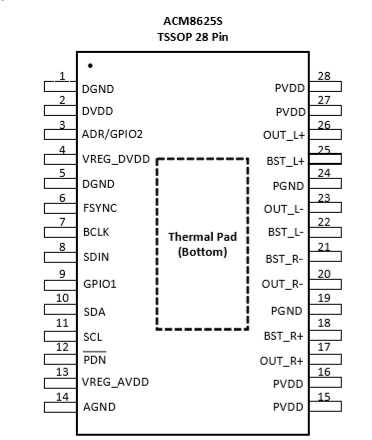

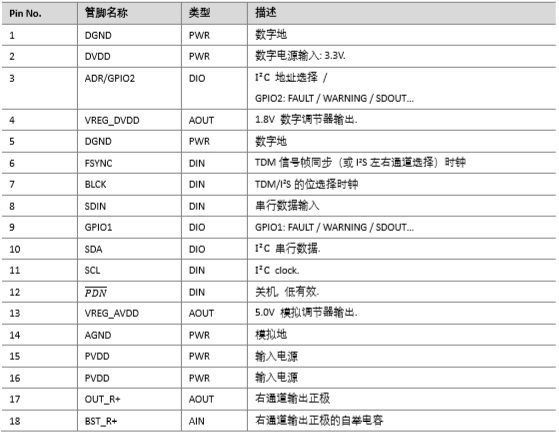

管腳定義

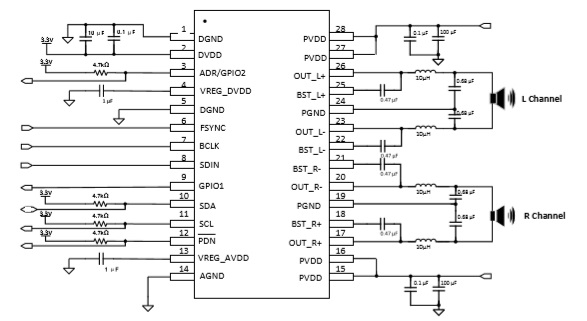

立體聲典型應用圖

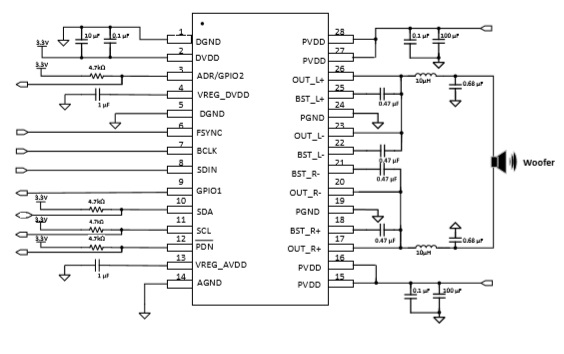

PBTL單通道典型應用
|
|
| |
|
|
| |
| |
|
