| MA2304DNS/MA2304PNS 第二代MERUS 多電平開關技術的全新2 x 37 W音頻放大器系列 |
|
|
| 文章來源：永阜康科技 更新時間：2022/11/28 9:55:00 |
在線咨詢： |
| |
在為消費級音箱應用設計電池供電的便攜式音頻設備時，需要最大限度地延長電池續航時間，并且在實現緊湊的外觀設計和降低系統成本的同時，提供出色的音質，是至關重要的。英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出的MERUS™多電平開關技術，旨在降低開關損耗以及在低輸出功率和高輸出功率下均實現高效的音頻放大性能，為此類應用帶來顯著優勢。這款全新的IC系列采用了第二代MERUS™多電平開關放大器技術以及緊湊的40引腳QFN封裝，主要適用于電池供電的音箱、藍牙/無線/智能音箱和條形音箱、會議音箱、多聲道/多房間音頻系統等應用。
新IC系列包括MA2304DNS和MA2304PNS兩個型號。其中，MA2304DNS集成了完全可配置的數字信號處理器（DSP），MA2304PNS內置了音頻控制器，具有音量控制功能。這兩款器件均采用了第二代多電平開關D類音頻放大器，可無電感工作，并提供2 x 37 W的橋接式負載（BTL）額定輸出。其電源電壓范圍（PVDD）為10至20 V，可提供高保真音質。自帶五段式電壓調制，閑置功耗低至52 mW，所以無需復雜的動態軌道跟蹤系統。這兩款器件的空置功耗只有傳統D類音頻放大器的五分之一，是電池供電型音箱應用的理想選擇，可延長電池的續航時間，并降低電池單元的成本。
新IC系列在低輸出功率下，效率可以達到80%以上，這讓多聲道產品能夠擁有更長的電池續航時間，提升熱管理能力。多電平開關設計放寬了對電磁兼容（EMC）的要求，并以較低的成本實現了全功率范圍內的無電感應用。與傳統的兩級和三級D類音頻放大器相比，新IC系列通過降低電磁干擾（EMI）加快了產品的上市時間，而且不會影響音頻效果和系統效率。這種更低并且可調的EMI在電源供電的多聲道應用中實現了原本需要散熱片或傳統LC濾波器才能實現的工業設計。
高階內部反饋回路憑借較低的總諧波失真（THD）與本底噪聲保證了出色的音頻效果。無電感應用有助于實現最小輸出濾波，避免了大電感的笨重問題，進而在不限制輸出功率的情況下降低了系統成本。MA2304DNS中集成的高度可配置的DSP可以調整音頻，讓音質更完美，并通過均衡、限制等類似功能來調整實際的音箱應用。MA2304PNS為利用應用處理器或連接處理器處理音頻的系統提供更加簡單的音量控制功能和音頻控制器。
供貨情況

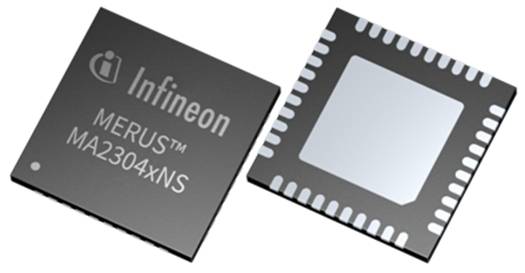

2 x 37 W第二代多電平D類音頻放大器系列擁有MERUS MA2304DNS和MA2304PNS兩個型號，可無電感運行，并采用QFN 6 x 6 mm²封裝。 |
| |
|
|
|
|
|
| |
| |
| |
 |
