單聲道80W/立體聲40W內置DSP數字功放+升壓IC藍牙音箱應用組合方案

文章來源：永阜康科技更新時間：2022/12/16 11:45:00

在線咨詢：

李湘寧 2850985550

張代明 3003290139

鄢先輝 2850985542

13713728695

目前大功率藍牙音箱多以多串鋰電池及鉛酸電池作為供電電源，深圳市永阜康科技有限公司推出基于HT7179+ACM8628的單聲道80W/立體聲40W內置DSP數字功放+升壓IC藍牙音箱應用組合方案，無需外圍MOS管、升壓效率最高達94%，內置DSP數字功放IC可實現多種音效,例如小信號低音增強、高低音補償?shù)龋瑸橄M(fèi)者提供HI-FI級的音質體驗。

方案簡介

此方案大致分為兩個主要級：

1，采用HT7179高效率非同步升壓轉換器。此設計5V-20V輸入電壓，可實現最高24V輸出，能夠?yàn)樨?fù)載提供5A連續電流;

2串鋰電供電最高升壓18V，3串鋰電或鉛酸電池升壓至24V。

2，采用內置DSP小音量低頻增強等算法、I2S數字輸入40W立體聲D類功放IC，20V輸出2*40W/4歐/THD1%、或24V輸出80W/3歐/THD1%；特有CLASS H就是根據音樂信號動態調整升壓，極大延長電池續航時間；

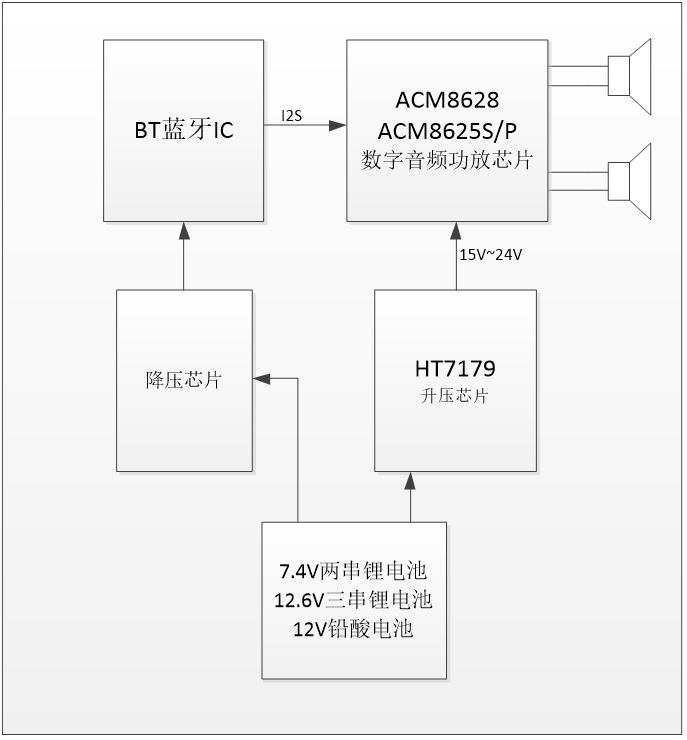

功能框圖

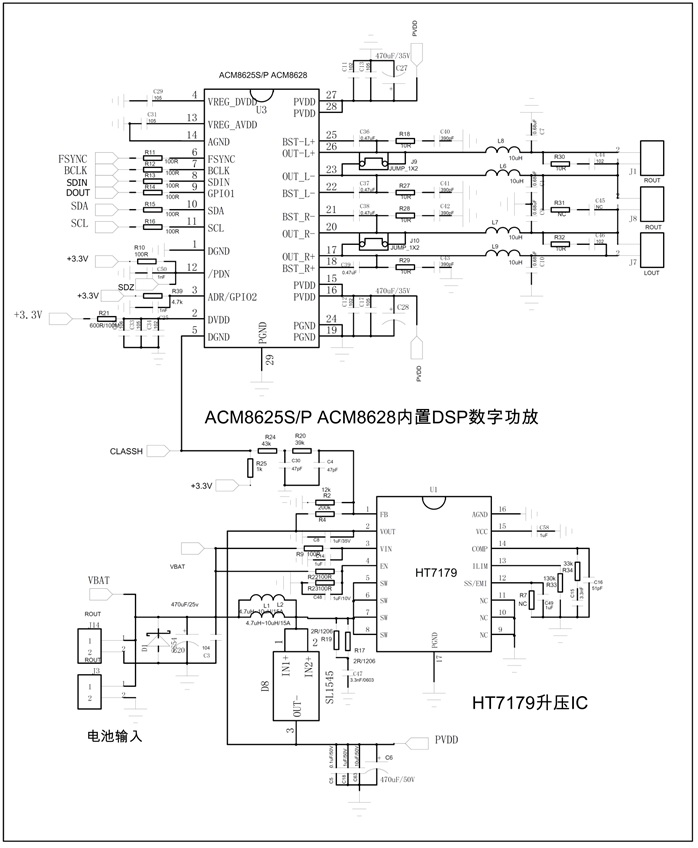

應用原理圖

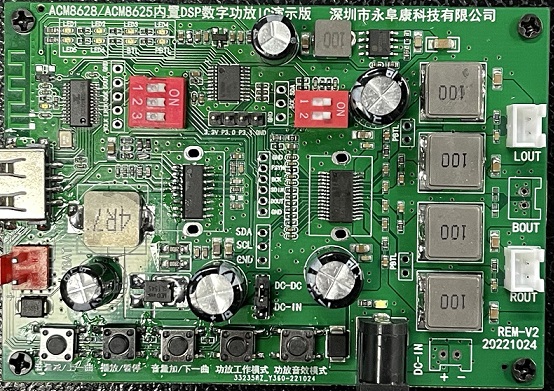

DEMO實物圖

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
ACM8629	2×50W，立體聲模式(4Ω， 24V, THD+N = 1%)；100W，1×100W單聲道模式(2Ω， 24V, THD+N = 1%)		TSSOP-28(散熱片朝上，支持外接散熱器）	4.5V-26.4V	50W立體聲/100W單聲道、數字輸入音頻功放芯片，內置DSP多種音頻處理效果
ACM8625S	2×40W, 立體聲輸出 (6Ω, 24V, THD+N = 1%) /82W,單聲道輸出 (3Ω, 24V, THD+N = 1%)	TAS5805/ACM8625/ACM8628/ACM8622	TSSOP-28	4.5V-26.4V	2×40W立體聲、數字輸入D類音頻功放芯片、內置DSP音效處理算法
ACM8685	2×32W, 立體聲輸出(8Ω, 22V, THD+N = 10%)	ACM8622/ACM8625/ACM8628	TSSOP-28	4.5V-26.54	2×26W立體聲/52W單聲道、內置DSP虛擬低音等多種音頻處理效果、數字輸入音頻功放芯片
ACM3129	2×57W, 1% THD+N, 24V, 4Ω, BTL ； 1×110W, 1% THD+N, 24V, 2Ω, PBTL		TSSOP-28(散熱片在背部，支持外接散熱器）	4.5V-26.4V	2×57W/110W高性能D類音頻功放,超低功耗、展頻功能、動態調整升壓Class H
ACM3108	2×25W, 1% THD+N, 16V, 4Ω, BTL ； 1×50W, 1% THD+N, 16V, 2Ω, PBTL	AD52068/TPA3110	TSSOP-28	4.5V-16V	動態調整升壓CLASS H功能、25W雙聲道/50W單聲道D類音頻功放IC
ACM3128	2×32.5W, 1% THD+N, 24V, 8, BTL; 1×65W, 1% THD+N, 24V, 4, PBTL; 2×42W, 1% THD+N, 24V, 6, BTL; 1×84W, 1% THD+N, 24V, 3, PBTL; 2X48W, 1% THD+N, 22V, 4, BTL;	AD52090/TPA3110	TSSOP-28	4.5V-26.4V	動態調整升壓CLASS H功能、40W立體聲/80W單聲道D類音頻功放IC
ACM8615	21W, 單聲道輸出(8Ω, 20V, THD+N = 1%) 26W, 單聲道輸出 (8Ω, 20V, THD+N = 10%)		QFN-16	4.5V-21V	內置DSP、I2S數字輸入20W單聲道D類音頻功放IC
ACM8625P	2×33W, 立體聲輸出(6Ω, 21V, THD+N = 1%) 51W, 單聲道輸出 (8Ω, 21V, THD+N = 1%) 	ACM8622/ACM8625M/ACM8628	TSSOP-28	4.5V-21V	I2S數字輸入33W立體聲D類音頻功放芯片、內置DSP小音量低頻增強等算法
ACM8622	2×14W, 立體聲輸出(4Ω, 12V, THD+N = 1%)； 2×10.5W, 立體聲輸出 (6Ω, 12V, THD+N = 1%)	TAS5805/ACM8625/ACM8628	TSSOP-28	4.5V-14.5V	內置DSP音效處理算法、2×14W立體聲/ 1×23W單聲道、數字輸入D類音頻功放IC
ACM8625	2×26W, 立體聲輸出(8Ω, 22V, THD+N = 1%) 2×32W, 立體聲輸出 (8Ω, 22V, THD+N = 10%)	TAS5805/ACM8628/ACM8622	TSSOP-28	4.5V-26.4V	I2S數字輸入26W立體聲D類音頻功放芯片、內置DSP小音量低頻增強等算法
ACM8628	2×41W、立體聲 (6Ω, 24V, THD+N = 1%) ； 2×33W, 立體聲 (4Ω, 18V, THD+N = 1%) ； 1×82W, 單通道 (3Ω, 24V, THD+N = 1%)	TAS5805/ACM8625/ACM8622	TSSOP-28	4.5V-26.4V	2×41W立體聲 /1×82W單通道數字輸入功放、內置DSP小音量低頻增強等算法
HT7180	輸入電壓范圍:2.7V-12V，可調電壓輸出最高至12.8V輸出	HT7181/HT7182	ESOP-8	2.5V-12V	12.8V, 10A高效升壓轉換器
HT7181	輸入電壓范圍:2.7V-16V，可調電壓輸出最高至17.8V輸出	HT7180/HT7182	ESOP-8	2.7V-16V	16.8V、14A高效異步升壓轉換器
HT7179	輸入電壓范圍:2.7V-25V ，可調電壓輸出最高至26.8V/4.5A輸出		ESOP-16	2.7V-25V	26.8V、15A高效異步升壓轉換器
