指尖在鍵盤上的每次敲擊，都伴隨著RGB燈光的絢爛閃動，宛如在鍵盤上演出奪目的光影秀，從流光溢彩的漸變，到震撼人心的波浪，再到動感十足的呼吸燈效，各種燈光模式絢麗奪目，再加上流暢的回饋手感，讓游戲或打字體驗變成了視覺與觸覺的雙重享受。
機械鍵盤的各種神奇魔力，均源自核心主控芯片MCU的加持。正是新一代MCU具有的強大性能和擴展功能，才不斷重塑機械鍵盤的邊界，使其不僅能實現更多樣化的功能，還極大增強個性化定制的空間，進一步展現了科技創新帶來的無限魅力。
市場與技術的雙輪驅動
機械鍵盤早已從極客的最愛變成大眾的選擇。據Market Research Future（MRFR）的綜合報告，機械鍵盤市場將以12.7%的復合年增長率增長，2030年市場規模將達到36.3億美元。
這種走紅并非偶然。首先，機械鍵盤的每個按鍵都采用獨立的機械開關，帶來清晰的觸覺反饋和完美的按壓感。紅軸順滑，青軸清脆，茶軸平衡，無論是追求速度的電競選手，還是偏愛打字的作家，都能找到屬于自己的絕佳手感。
其次，機械鍵盤配備多種RGB背光模式，用戶可以隨心所欲地定制燈光顏色、亮度和動態效果。完美的敲擊感和光韻流轉的動態燈光模式，可根據游戲場景的變化調整燈光顏色，讓用戶可以沉浸在緊張刺激的游戲體驗中。
要讓機械鍵盤充滿魅力，選擇一個高效的核心MCU就變得尤為關鍵。作為機械鍵盤的核心組件，MCU承擔著處理輸入、輸出以及與其他設備通信的重要任務，從而確保鍵盤能夠順利執行包括宏編程、背光調節和游戲模式在內的各種復雜功能。因此在選擇MCU的過程中，應當高度重視其在處理速度、低功耗設計、程序可移植性、硬件擴展能力等方面的綜合性能表現。
首先，機械鍵盤需要MCU具備足夠的處理能力來支持高回報率、無延遲的實時響應控制。其次，隨著用戶對機械鍵盤功能的不斷增加，如背光燈控制、多模式切換等，對MCU的硬件擴展能力提出了更高的要求。第三，低功耗設計對于機械鍵盤長時間使用的場景至關重要。最后，在選擇MCU時，不僅要考慮性能，還要考慮其在不同應用中的可移植性和開發便利性。因此，MCU不但要具有足夠的處理能力，還要有能力去利用這些技術來提供更豐富的用戶體驗。
以這些要素來衡量，兆易創新最新推出的GD32L235將是一個非常合適的選擇。GD32L235基于ARM® Cortex® -M23內核，主頻最大64MHz，向下兼容M0/M0+內核產品。其新增的WLCSP25超小尺寸封裝非常適用于可穿戴設備、便攜式設備等有限的硬件空間應用場景。最為重要的是，該系列緊貼低功耗市場需求，擁有更優的功耗效率、豐富的接口資源、更高性價比，非常適合機械鍵盤等PC外設應用。
從能效到燈效 盡在GD32L235掌控中
與所有電子設備相同，功耗也是機械鍵盤性能的重要評判指標。尤其是無線機械鍵盤，如果采用三模（BLE/2.4G/USB）方式，再配置RGB背光，續航就將成為決定產品使用體驗的關鍵。而作為整個鍵盤調度中心的MCU，其功耗特性將決定整個機械鍵盤的表現。
GD32L235系列在功耗方面表現出色。其針對功耗效率方面進行了一系列優化提升，支持包括深度睡眠（Deep-sleep）、部分睡眠（Sleep）和待機（Standby）等6種低功耗模式。在深度睡眠（Deep-sleep）模式下，電流降至1.8uA，喚醒時間低于2uS；待機（Standby）模式電流更是低至0.26uA。即使在最高主頻全速工作模式下，其功耗也僅為66uA/MHz，實現了效能和功耗間的卓越平衡。
同時，在設計高性能機械鍵盤時，對MCU的PWM通道數量、I/O資源以及Flash存儲能力提出了嚴格要求。GD32L235系列微控制器恰如其分地滿足了這些高階需求，展現了其在機械鍵盤領域的適應性。
如前文所述，RGB燈效已成為機械鍵盤受到消費者推崇的主要原因。如果要實現復雜絢麗的RGB背光效果，MCU的多路PWM輸出能力必不可少。具體到GD32L235系列，其擁有多達11個定時器，包括2個16位低功耗定時器、6個通用16位定時器、1個高級定時器和2個基本定時器，充分滿足了復雜RGB燈光效果的控制需求，使鍵盤能夠呈現從靜態色彩到動態光譜流轉的全方位視覺體驗。并且，這些豐富的PWM資源，也可以為機械鍵盤省去專門的燈光控制芯片，從而降低整個系統的功耗和成本。
考慮到鍵盤矩陣掃描與獨立LED控制的雙重需求，GD32L235還提供多個I/O接口，實現高效的信號檢測與燈光指示功能的復用，確保鍵盤在高響應速度與復雜功能集成之間的完美平衡。具體而言，該系列集成2個低功耗LPUART、2個USART、2個UART、3個I2C、2個SPI等通用外設接口，還配備1個CAN2.0控制器和1個USB 2.0 FS控制器等標準通信接口。模擬外設方面，該產品系列配備1個12位ADC，支持差分輸入和單端輸入兩種模式，提高了ADC模塊的精度和性能；還集成1個12位DAC和2個比較器。這些豐富的外設資源不僅優化了硬件布局，還簡化了布線復雜度，為開發者提供了極大的靈活性。
此外，GD32L235內置的Flash資源，最大支持128KB eFlash，不僅支持存儲密集型的固件程序，還便于配合上位機驅動，實現軟件層面的深度定制與升級，為用戶提供更加豐富和流暢的操作體驗。這不僅提升了鍵盤的可擴展性，還為未來功能的迭代預留了充足的空間。
有線和無線方案雙發力
以GD32L235為核心，兆易創新的合作伙伴深圳智芯云技術有限責任公司基于GD32L235開發了全功能機械鍵盤解決方案，可助力客戶實現豐富的功能和高度可定制性。

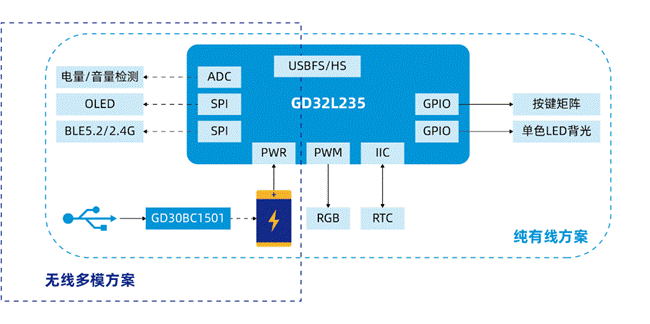

圖基于GD32L235的全功能機械鍵盤解決方案
有線機械鍵盤作為主流產品，可充分發揮絢麗的RGB燈效。為此，該方案能實現每顆RGB獨立控制，支持256級PWM；實現全彩控制，1600萬色設定，內置20種炫酷燈效，支持客戶自定義燈效。同時，自主研發的上位機QT平臺支持多種系統，可以實現燈光設置、屏幕設置、宏編輯、Fn層設置等鍵盤配置。
這款有線方案還具備多按鍵模式，全鍵無沖；支持1000Hz回報率；可根據客戶需要定制78/87/104鍵等不同鍵值的數目需求，支持多國語言版本；支持在線USB升級固件；響應PC休眠進入休眠、按鍵或PC喚醒；支持Win、Mac、Linux、安卓等系統。
相對有線方案，無線方案更偏重能效和連接的穩定性。為此，該無線方案增加以下功能：支持大容量1-2節鋰電池充放電管理；無線模式下超低運行功耗遠低于行業標準；USB/2.4G同時支持1kHz穩定回報率；具備更低的睡眠功耗，一級低功耗模式下<200uA，二級休眠模式下<100uA；多種連接模式切換邏輯可自定義；支持硬件開關/旋鈕切換，支持自定義各種快捷鍵切換；支持在線USB/無線升級固件。
搭配智芯云自有的上位機系統，客戶可以配置不同RGB燈效、RGB刷新速度、LCD屏顯示效果等炫酷場景，根據不同場景的需求定制出不同的終端產品。
為了便于客戶的產品能迅速推向市場，兆易創新還配備豐富的開發資源。GD32L235系列配套的文檔手冊及軟件資源已經可以下載，針對GD32L235系列不同封裝和管腳配置的配套開發工具也已同步推出。
除去GD32L235，兆易創新的MCU產品家族中還有GD32F303也可用于機械鍵盤方案的開發。該芯片采用ARM® Cortex® -M4核心，最高主頻可達120MHz，支持高速DSP運算，具備完整的DSP指令集、并行計算能力和專用浮點運算單元（FPU）。兆易創新與合作伙伴已經推出了基于GD32F303 MCU的QMK固件機械鍵盤解決方案，并得到市場的好評。
機械鍵盤市場正以前所未有的速度蓬勃發展，而高性能MCU的不斷涌現，成為推動這一市場迅猛增長的關鍵驅動力。這些先進的MCU不僅提升了鍵盤的響應速度，實現了近乎零延遲的輸入反饋，還極大地豐富了自定義功能和燈光效果，可滿足從專業電競選手到日常辦公用戶多元化、個性化的需求。隨著物聯網、人工智能技術與機械鍵盤的深度融合，MCU在能效比、集成度以及智能化處理能力上的持續突破，正引領著機械鍵盤行業向更加智能、高效、定制化的方向演進。 |
