當前位置：首頁->產品展示->RGB LED呼吸趣味燈驅動IC->IS31FL3729/HTR3229(支持16x8或者15x9矩陣、點陣、陣列LED驅動器IC) |
|
|
| 產品名稱： |
IS31FL3729/HTR3229(支持16x8或者15x9矩陣、點陣、陣列LED驅動器IC) |
| 封裝形式： |
QFN-32 |
| 兼容型號： |
IS31FL3729 |
| 產品功能： |
HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立 調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。 |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HTR3229是一款通過1MHz的I2C接口進行編程的支持16×8或15×9陣列的LED驅動芯片，每路LED都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用 來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
另外，每個LED的開路和短路狀態都能被檢測，HTR3229能夠把開路和短路信息存儲在Open-Short寄存器組中。這個寄存器組允許MCU通過I2C接口讀取用以告訴MCU這些LED燈是否是在開路或者短路狀態以及位置信息。
HTR3229的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。
HTR3229支持QFN-32 (4mm×4mm)封裝，可在2.7V到5.5V和-40°C to +125°C下工作。
特點
・輸入電壓范圍：2.7V-5.5V
・16路電流源
・支持16×n (n=1~8), 15×9 LED 陣列配置
・獨立的256階PWM控制臺階
・每個CSx有256個直流臺階
・64個整體電流臺階
・SDB上升沿復位I2C模塊
・32kHz的PWM頻率
・支持1MHz的I2C接口
・獨立的開路和短路錯誤檢測功能
・PWM信號180度相位轉變功能
・擴頻功能
・De-Ghost
・QFN-32 (4mm×4mm)
應用
・白色家電LED面板顯示 ・IOT設備

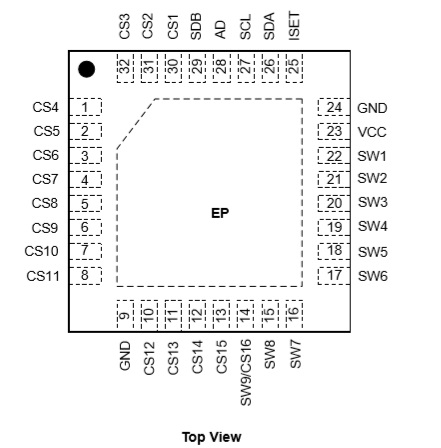

引腳信息

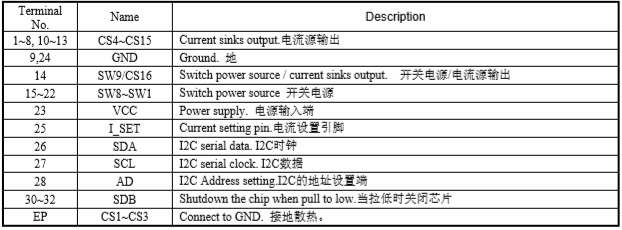

引腳定義
典型應用圖

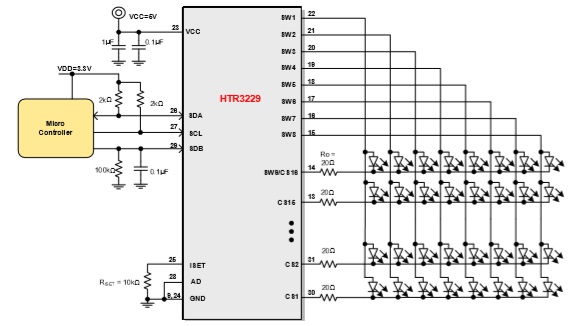

Driving 16×8 LEDs

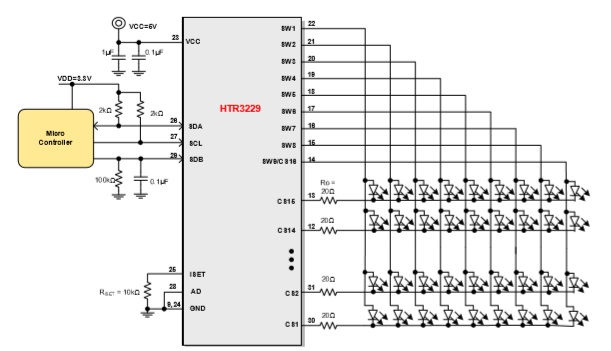

Driving 15×9 LEDs

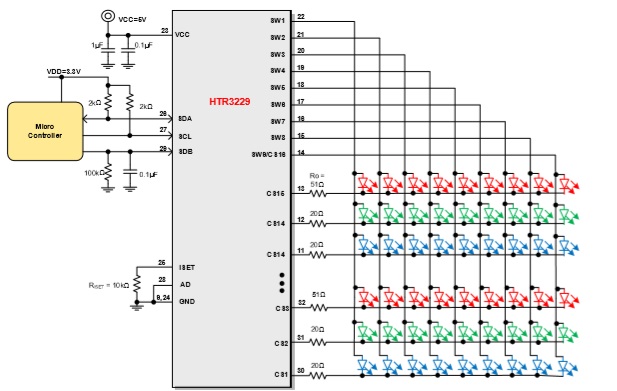

Driving 45 RGBs |
|
| |
|
|
| |
| |
|
