在當今數字化時代，顯示技術的創新與發展日新月異。無論是家用電器、游戲機還是各類智能設備，高亮度、高精度的顯示已成為提升用戶體驗的關鍵因素。作為 LED 顯示系統的 “心臟”，LED驅動芯片性能不僅直接決定著發光單元的亮度、色彩及壽命表現，更關乎整體系統的能效比與可靠性。
近日絡明芯發布高亮度、高靈活性、高可靠性LED驅動芯片IS31FL3758。該芯片支持最大40×9矩陣，單芯片驅動多達360個單色LED燈珠或117個RGB LED燈珠。芯片支持每個LED 256級 PWM調光和3組256級全局電流調節，能夠?qū)崿F(xiàn)細膩亮度控制。目標應用市場包含白色家電顯示面板、LCD屏區域背光和游戲機，鍵盤等。

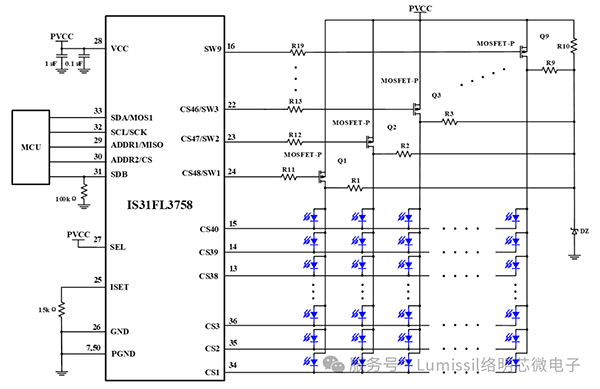

圖1、典型應用電路
01 靈活架構，隨需而變
IS31FL3758內置48路恒流源，每個通道的最大輸出電流可達60mA。芯片不僅支持48通道的獨立驅動，還能通過控制2~9個外部功率PMOS，靈活配置為46×2、45×3……40×8、40×9的LED矩陣。這種靈活架構使其既能滿足單通大電流、高亮度的應用需求，又能適應各種不同尺寸和分辨率的大型矩陣顯示場景。芯片內部集成掃描時序控制電路，大大簡化MCU的控制復雜度。掃描管外置設計，將掃描管的功耗轉移到外部PMOS管，對于大電流，高功率的應用能夠大大降低芯片的溫升。
02 精準控光，細膩呈現
LED顯示中，亮度控制的精準度直接影響顯示效果。IS31FL3758支持每個LED最大256級的PWM亮度調節，從而實現精準的亮度控制。芯片還支持6+2bit PWM 模式，PWM頻率高達260KHz，掃描頻率高達28KHz，能夠避免了人耳可聽到的電容嘯叫聲。此外，IS31FL3758還配備了三個8bit全局電流控制寄存器（GCCR、GCCG、GCCB），分別用于控制紅色、綠色和藍色通道的輸出電流。通過這些寄存器進一步調節電流大小，實現更高的亮度調節精度和色彩一致性。這種分組控制優點，不僅優化了電流調整精度，同時降低了總線帶寬需求。
03 雙通信口，靈活切換
IS31FL3758支持SPI（最高12MHz）和I2C（1MHz）兩種通信接口，方便用戶根據不同的應用場景和硬件設計需求進行選擇。無論是高速數據傳輸還是簡單的指令控制，都能輕松實現。在I2C接口模式下，IS31FL3758具有7位從機地址，用戶可以通過配置ADDR1和ADDR2引腳的不同的電平來設置多達16個不同芯片的地址，從而實現多芯片的擴展。而在SPI接口模式下，IS31FL3758則提供了更高速的數據傳輸能力，適合對數據更新速度要求較高的應用場景。IS31FL3758 通過SEL腳可以輕松在I2C 和 SPI 總線之間進行切換，為設計者選擇提供極大的靈活性。此外芯片支持軟件或硬件關斷模式，關斷電流低至 0.5μA，滿足低功耗應用需求。
04 全面保護，安全可靠
IS31FL3758內置了多種保護功能，確保了芯片在各種工作條件下的穩定性和可靠性。其中包括過溫保護、過流保護、欠壓保護等，這些功能可以有效防止芯片在異常工作狀態下?lián)p壞，延長芯片的使用壽命。此外，IS31FL3758還具備開路/短路檢測功能，能夠?qū)崟r監測LED的狀態，并將檢測到的故障信息存儲在寄存器中，方便用戶進行故障排查和維修。這對于大規模的LED顯示系統來說，是一個非常實用的功能，可以大大提高系統的維護效率。
IS31FL3758內置可編程擴頻技術，優化EMI性能，可配置的輸出通道180度相位延遲功能大大減小電源的浪涌電流，有助于進一步降低EMI。此外芯片恒流輸出CSx端配置相應上拉電壓，搭配外部去鬼影電路，可消除LED鬼影現象。
主要特性
-
• 工作電壓：2.7V 至 5.5V
-
• 支持 48 個恒流通道，每通道最大電流 60mA
-
• OUT41~OUT48可配置為外置PMOS掃描管的時序控制輸出，實現矩陣掃描驅動，支持46×2、45×3…… 40×8、40×9 矩陣
-
• 通信接口：SPI（12MHz）/I2C（1MHz）
-
• PWM模式： 8 bit/ 6+2 bit PWM
-
• PWM 頻率：260kHz（6+2 位 PWM 模式下）
-
• 3 組 8 bit全局電流調節
-
• 180°相移優化電源紋波
-
• 擴頻技術優化EMI性能
-
• CS 引腳內置去鬼影電路
-
• 可編程開路 / 短路檢測
-
• 過熱保護、過流保護、欠壓保護、過熱關閉
-
• 工作溫度：-40°C 至 125°
-
• 封裝：QFN-60（7mm×7mm）
|
