當前位置：首頁->產品展示->功放IC->AX3005（兼容TPA3005的10W雙聲道D類功放IC）

產品名稱：	AX3005（兼容TPA3005的10W雙聲道D類功放IC）
封裝形式：	QFP-48/HSOP-28
兼容型號：	TPA3005
產品功能：	2X10W/12V/8Ω
產品規格書下載： AX3005說明書（09版）V2.0.pdf

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

產品概述
AX3005 是一款用于驅動橋接立體聲揚聲器、每聲道 10W 的高效 D 類音頻放大器。它可以驅動低至 8 Ω 的立體聲揚聲器。當播放音樂時，由于 AX3005 的高效率，因此不需要額外的散熱片。放大器的增益由兩個增益選擇端控制。可選的增益包括 15.3、21.2、27.2 和 31.8 dB。電路具有輸出短路保護功能，可防止輸出端到電源、地及其它輸出端的短路。熱保護功能可保證芯片不會超過最大結溫。
主要特點
在 17V 工作電壓、16Ω 負載時輸出功率為 10W/聲道
在 13V 工作電壓、8Ω 負載時輸出功率為 10W/聲道
D類放大器，效率可達 92％，不需要額外的散熱片
工作電壓范圍：8.5V 到 18V 四個可選擇的固定增益
差分輸入降低共模噪聲
ELQFP48 和 HSOP28 封裝
熱保護和短路保護
典型應用
LCD 顯示器、電視、便攜式 PC

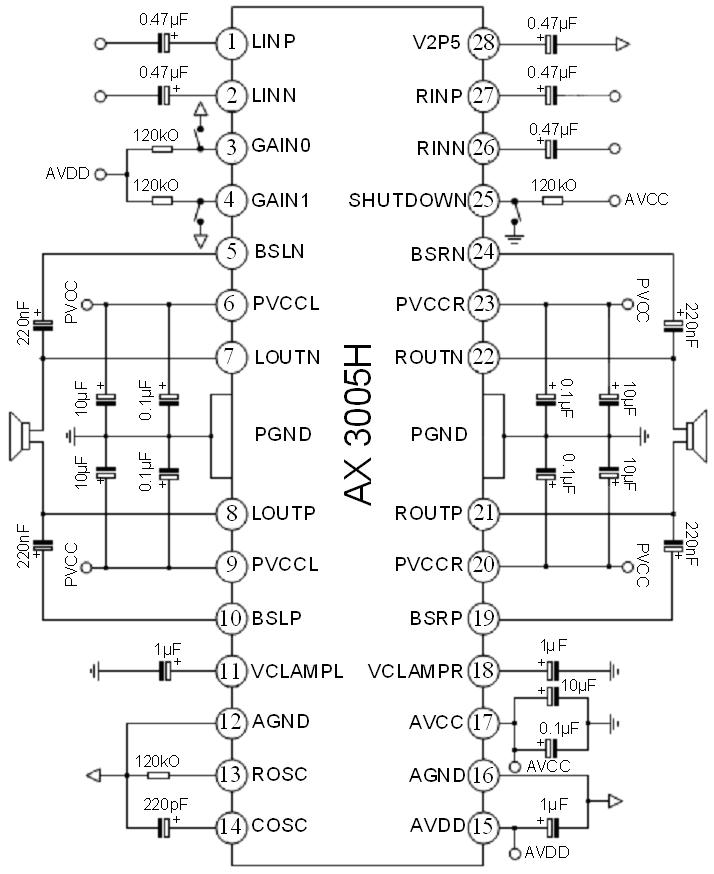

典型應用原理圖

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注	兼容型號
HT878	2X8.5W/2.7V-5.5V(內置自適應升壓模塊）/4Ω	TSSOP-24	2.5V-5.5V	可任意限幅、單節鋰電池內置升壓的8W雙聲道音頻功放IC
CS86189	2X25.5W/14V/4Ω或47W/18V/4Ω	TSSOP-28	6V-18.5V	無濾波2X25W立體聲D類功放IC,管腳兼容TPA3110	TPA3110/CS8618/CS3815
CS5082	CS5082E是一款5V輸入,支持雙節鋰電池串聯應用,鋰離子電池的升壓充電管理IC.CS5082E集成功率MOS，采用異步開關架構，使其在應用時僅需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。 CS5082E的升壓開關充電轉換器的工作頻率為600KHz最大2A輸入充電，轉換效率為90%。	ESOP-8	3.44V-7.0V	帶NTC功能、5V USB輸入、雙節鋰電池串聯應用、升壓充電管理IC，管腳兼容CS5080	CS5080
CS8623	32W/16V/4Ω	ESOP-16	5.7V-17V	可使用單面PCB、免濾波、30W單聲道D類音頻功放IC，管腳兼容CS8622	CS8622
CS8386	PO at 10% THD+N, VIN = 3.7V ,2X4W	ESOP-16	2.7V-5.0V	單節鋰電雙聲道3W失真1%這個功率區間最具性價比的選擇
HT560	2X40W/18V/4Ω或75W/24V/4Ω	QFN-36	4.5V-26V	30W立體聲D類I2S輸入音頻功放
雙節鋰電池7.4V供電實現2X20W音頻放大/升壓/USB充電組合解決方案	PO at 1% THD+N, VIN = 7.4V ,2X18W((BOOST升壓值為15V))		6V-8.4V
HT7178	輸入電壓范圍：2.7V -14 V;輸出電壓范圍：4.5V-20V ;可編程峰值電流： 14A	DFN-20	2.7V-14V	20V 14A帶輸出關斷的全集成同步升壓IC	TPS61088/HT7167
HT317	2X42W/18V/4Ω或75W/24V/4Ω	TSSOP-28	5V-26V	42W立體聲/75W單聲道D類功放IC,，工作電壓5-26V，極限耐壓32V！
CS3818	2X15W/16V/8Ω	TSSOP-28	6.5V-26V	CS3818EO是一款15W（每聲道）立體聲高效D類音頻功率放大電路。管教兼容TPA3140D2/TPA3144D2	TPA3140D2/TPA3144
CS3816	2X15W/16V/8Ω	ESOP-16	6V-20V	2×15W 免電感低EMI立體聲D類音頻功率放大電路,支持免電感和耳機輸出應用
CS3815EO	2X15W/16V/8Ω或30W/16V/4Ω	HSSOP-28	8V-26V	具有揚聲器保護的無濾波器的15W立體聲D類音頻功率放大器	TPA3110/TPA3110D2/EUA2110
AX3005	2X10W/12V/8Ω	QFP-48/HSOP-28	8V-18V	兼容TPA3005，10W雙聲道D類功放IC	TPA3005
