當前位置：首頁->產品展示->功放IC->PT2300(外部直流電壓控制音量2W立體聲AB類音頻功率放大器）

產品名稱：	PT2300(外部直流電壓控制音量2W立體聲AB類音頻功率放大器）
封裝形式：	DIP-16
兼容型號：	PT2300
產品功能：	2X2.0W/6V/4Ω
產品規格書下載： PT2300.pdf

在線客服：	張代明 3003290139 李湘寧 2850985550 姚紅霞 3003214837 13713728695

申請樣品：	申請樣品

詳細介紹

簡介
PT2300 是設計供音響使用的功率放大器，在5.7V電源電壓時推動4Ω 負載可以輸出2W×2（THD=1%）的功率。使用CMOS 工藝制造，靜態時耗電極低，在音響特性方面諧波失真率可低于0.03%，并具有單
端（SE）以及橋接（BTL）兩種不同輸出模式可以選擇。內建音量調整功能，僅須外部直流電壓即可控制音量。在實裝時外部元件僅為精簡易于使用，且具有過熱保護功能，封裝體積小，不占基板面積，最適宜供小型或攜帶型產品使用。采用DIP-16封裝。

特點
􀁺 MOS 工藝制造
􀁺 立體聲音源輸入
􀁺 輸出功率2W×2（VCC=6V，THD=1%，RL=4Ω）
􀁺 諧波失真極低（0.03%），音質極佳
􀁺 內含32 階音量控制器段
􀁺 可切換SE（單端）以及BTL（橋接）兩種輸出模式
􀁺 設有沖擊聲抑制功能
􀁺 設有節能（Shutdown）功能，啟動后可進入省電狀態（ICC＜0.7μA）
􀁺 內建過熱保護
應用范圍
􀁺 LCD 熒幕（For TV）
􀁺 可攜式音響
􀁺 多媒體音效喇叭
􀁺 其它音響應用

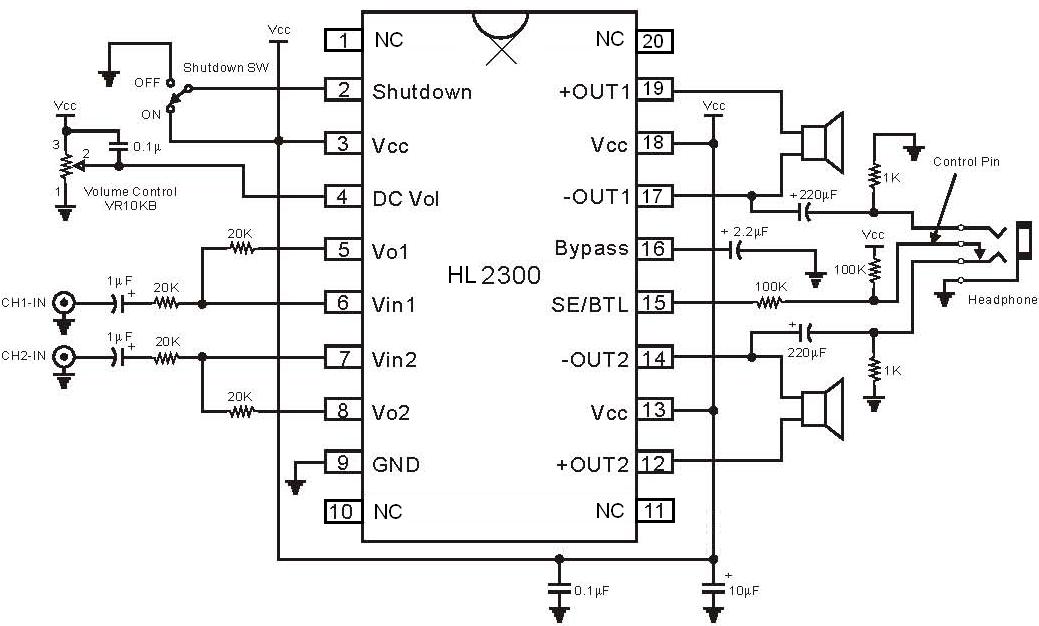

應用電路圖
