產品名稱：	DRV8840/AT8840(具有浪涌電流保護功能的5A刷式直流電機驅動器)
封裝形式：	TSOOP-28
兼容型號：	DRV8840
產品功能：	AT8840為打印機和其它電機一體化應用提供一種單通道H橋集成電機驅動方案。AT8840有一路H橋驅動，最大輸出42V 3.5A（5A峰值），可驅動一路刷式直流電機。
產品規格書下載： AT8840_Datasheet_CN_V1.0.pdf

在線客服：	張代明 3003290139 李湘寧 2850985550 姚紅霞 3003214837 13713728695

申請樣品：	申請樣品

詳細介紹

描述
AT8840為打印機和其它電機一體化應用提供一種單通道H橋集成電機驅動方案。AT8840有一路H橋驅動，最大輸出42V 3.5A（5A峰值），可驅動一路刷式直流電機。
AT8840的功率輸出模塊由N型功率MOSFET組成，叫作H橋驅動器。H橋包含整流電路和限流電路。簡單的并行數字控制接口，衰減模式可編程。
內部關斷功能包含過流保護，短路保護，欠壓鎖定保護和過溫保護，并提供一個錯誤輸出管腳。
AT8840提供一種帶有裸露焊盤的TSSOP-28封裝，能有效改善散熱性能，且是無鉛產品，引腳框采用100％無錫電鍍。管腳功能兼容DRV8840，采用TSSOP-28封裝形式。

特點
●單通道H橋電流控制電機驅動器
●驅動一路刷式直流電機
●低RDS(ON)電阻
●5A峰值電流驅動輸出
●寬電壓供電，8V-42V
●2bits 電流控制，提供4個電流臺階
●PWM電流整流/限流
●內部3.3V參考電壓輸出
●過溫關斷電路
●短路保護
●欠壓鎖定保護

應用
 POS打印機
 舞臺燈光
 辦公自動化設備
 游戲機
 機器人

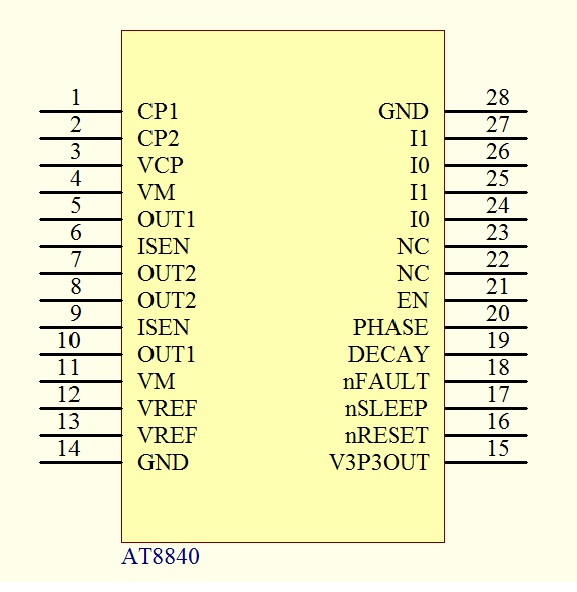

管腳定義

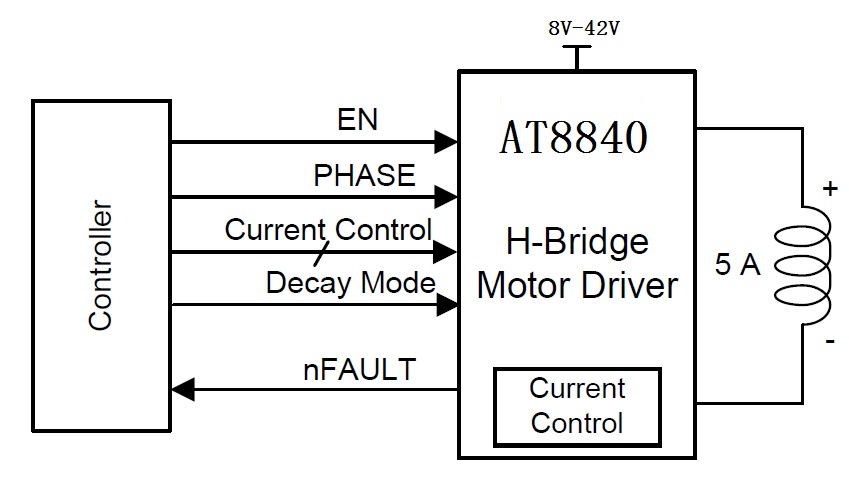

典型應用原理圖
