當前位置：首頁->產品展示->功放IC->CS8126T(3.1W單聲道超低EMI無濾波D類音頻功放IC） |
|
|
| 產品名稱： |
CS8126T(3.1W單聲道超低EMI無濾波D類音頻功放IC） |
| 封裝形式： |
DFN2*2_8L |
| 兼容型號： |
|
| 產品功能： |
3.1W/5V/4Ω |
產品規格書下載： CS8126T.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
CS8126T是一款高效率，超低EMI，3.1W單聲道D類音頻放大器。CS8126T無濾波器的PWM調制結構減少了外部元件,PCB面積和系統成本，而且也簡化了設計。高達90%的效率，快速的啟動時間和纖小的封裝尺寸使得CS8126T成為小型手上設備和PDA的最佳選擇。
CS8126T的全差分架構和極高的PSRR有效的提高了CS8122S對RF噪聲的抑制能力，并且省去了傳統音頻功效的BYPASS電容。采用獨創的AERC技術，能提供優異的全帶寬EMI抑制能力，在不加任何輔助設計時，在FCC Part15 Class B標準下仍然具有超過20dB的裕量，特別適合FM,CMMB,手機模擬電視等易受EMI干擾的應用。內置了過流保護，短路保護，過熱保護，有效的保護芯片在異常的工作條件下不被損壞，提供了纖小的封裝形式可供客戶選擇，其額定的工作溫度范圍為-40℃至85℃。
特點
輸出功率
PO at 10% THD+N, VDD = 5V
RL = 8Ω 1.8W
RL = 4Ω 3.1W
PO at 1% THD+N, VDD = 3.6V
RL = 8Ω 0.74W
RL = 4Ω 1.30W
工作電壓：2.5V~5.5V
無輸出濾波器
低靜態電流4mA）
低關斷電流（＜0.1uA）
POP聲抑制
90%效率
過流保護，短路保護 ， 過熱保護
快速的啟動時間（32ms）
DFN2*2_8L封裝
符合RoHs兼容指令
應用
USB音箱 / 便攜式音箱/ PMP,MP4,MP5/播放器 / GPS
引腳排列及定義

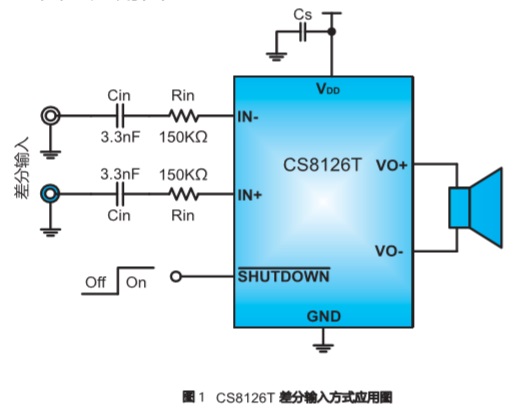

典型應用圖
|
|
| |
|
|
| |
| |
|
