當前位置：首頁->產品展示->電源管理IC->CS5503(18V輸入1A輸出低功耗同步降壓IC）

產品名稱：	CS5503(18V輸入1A輸出低功耗同步降壓IC）
封裝形式：	SOT23-6
兼容型號：
產品功能：	工作電壓范圍：3V-18V；最大電流輸出能力：1A；低功耗靜態電流小于6μA；100%占空比工作，可實現輸出電壓跟隨輸入
產品規格書下載：

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

概要

CS5503R是一款由基準電壓源、振蕩電路、比較器、PWM/PFM控制電路等構成的CMOS降壓DC/DC調整器。利用PWM/PFM自動切換控制電路達到可調占空比，具有全輸入電壓范圍（3－18V）內的低紋波、高效率和大輸出電流等特點。

CS5503R內置功率MOSFET，使用過壓、過流、過熱、短路等諸多保護電路，在超過控制值時會自動斷開，以保護芯片。CS5503R采用了纖小的SOT23-6L封裝，最低可達到小于6μA漏電，最適合在移動設備的電源內部使用。采用SOT23-6封裝。

特性

高效率：最大效率可達到95%

最大電流輸出能力：1A

低功耗，靜態電流小于：6μA

工作電壓范圍：3~18V

基準電壓0.6V

輸出紋波：<+0.4%

100%占空比工作，可實現輸出電壓跟隨輸入

PWM/PFM自動切換占空比自動可調以保持很

大負載范圍內的高效率，低紋波

符合Rohs標準且無鹵素

SOT23-6封裝

應用

IOT,白色家電、智能家居、單節/多節鋰電供電系統、多節干電池系統、12V電源供電系統

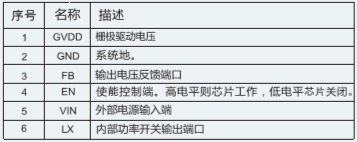

管腳排列及定義

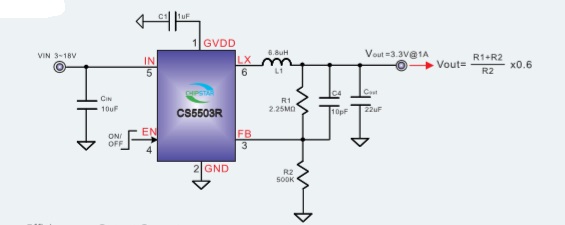

典型應用圖

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注	兼容型號
IU5507	工作電壓范圍：3V-18V；最大電流輸出能力：2A；低功耗靜態電流小于6μA；100%占空比工作，可實現輸出電壓跟隨輸入	DFN-8	3V-18V	3-18V、6μA IQ、低功耗、600KHz@2A DC-DC 降壓穩壓器
LGS5124	輸入電壓范圍：4.5V至24V;輸出電壓范圍：0.8V-19V可調;3A最大連續輸出電流	SOT23-6	4.5V-24V	24V/3A高效同步降壓轉換器	TPS562231/SY8120
LGS5148	寬輸入電壓范圍：4.5V至48V;提供可調的輸出電壓選型；600mA帶載能力	SOT23-6	4.5V-48V	48V 600A高效同步降壓轉換器	TPS562231/SY8120
LGS5160	輸入電壓范圍：4V-60V;輸出電壓范圍：1V-VIN ;集成上下功率管，最大輸出電流2.5A	ESOP-16/TSSOP-16	4V-60V	60V/2.5A寬輸出范圍，低紋波，同步降壓轉換器
HT7712	HT7712xx是一款2A降壓轉換器，具有最少的外部元件和低關斷電流。輸入電壓范圍：4.5V~18V ,輸出電壓范圍：0.6V~9V, SOT563-6/ SOT23-6無鉛封裝	SOT563-6/SOT23-6	4.5V-18V	4.5V-18V輸入，2A同步降壓變換器	TPS562231/SY8120/MT2492
M12369	M12369 是一款面向大功率快充應用的電源管理 SOC，集成了微處理器、雙路降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、SCP、FCP、AFC、BC1.2 DCP 等全部主流快充協議，結合少量元件即可組成雙C 口的 140W大功率快充解決方案；輔以 DC-DC 芯片，還可擴展為3路獨立的C+C+AA多口大功率快充解決方案。	QFN-48	6V-40V	3路降壓型多口快充SOC
M12359	M12359 是一款面向大功率快充應用的電源管理 SOC，集成了微處理器、雙路降壓變換器、快充協議控制器，支持 PD3.1、QC3.0、QC2.0、SCP、FCP、AFC 等主流快充協議。結合少量元件即可組成雙路獨立的降壓型 140W 多口大功率快充解決方案。	QFN-48	6V-40V	雙路降壓型多口快充 SOC
MK9218	MK9218是一顆6-100V超寬輸入電壓的同步降壓轉換器，輸出電壓范圍為0.8-60V.通過搭配合適的MOS管和電感，可提供高達30A的輸出電流。	QFN-20	6V-100V	100V高電壓輸入30A外置MOS大電流同步降壓DC-DC控制器
CS5503	工作電壓范圍：3V-18V；最大電流輸出能力：1A；低功耗靜態電流小于6μA；100%占空比工作，可實現輸出電壓跟隨輸入	SOT23-6	3V-18V	3-18V、6μA IQ、低功耗、600KHz@1A DC-DC 降壓穩壓器
