概要
IU5302T是一款5V輸入，支持單節磷酸鐵鋰電池或鋰電池電池的降壓充電管理IC。IU5302T集成功率MOS，用同步開關架構，使其在+用時-需極少的外圍器件，可有效減少整體方案尺寸，降低BOM成本。IU5302T轉換器有2A的充電電流能力，充電電流可以通過外部電阻靈活可調。
IU5302T內置四環路來控制充電過程，分別為恒流（CC）環路、恒壓（CV）環路、芯片溫度調節環路、可智能調節充電電流，防止拉垮適配器輸出，并匹配所有適配器的輸入自適環路。IU5302T輸入自適應點通過外部分壓電阻靈活可調。
IU5302T通過調節電池外部反饋電阻的分壓比例，得到不同的恒壓充電電壓值，從而適配不同規格的單節電池。
IU5302TC有完善的保護功能，包括輸入欠壓/過壓保護、電池過壓和短路保護、電池溫度保護NTC功能、芯片溫度保護， 充電超時保護。此外芯片通過外接的LED指示燈對充電過程實現全程監控。采用 DFN2X2_10L封裝。
描述
輸入電源電壓3.5V-7V
同步降壓充電
充電電流外部可調
±1%電池恒壓精度
輸入自適+電流限制功能，自適+點外部可調
NTC功能
恒壓充電電壓獨立可調，適配不同規格的單節錘電池
最大充電時間限制
內置功率MOS
充電狀態指示
芯片過溫保護，芯片溫度自適+調節
輸入欠壓和過壓保護
電池短路和過壓保護
應用
磷酸鐵鋰電池、4.2V/4.3V/4.35V/4.4V鋰電池電池包、其他類型單節電池包。

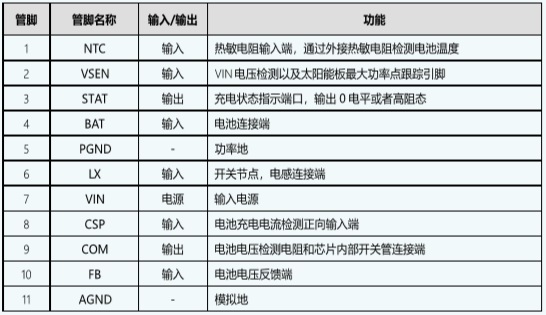

引腳排列及定義

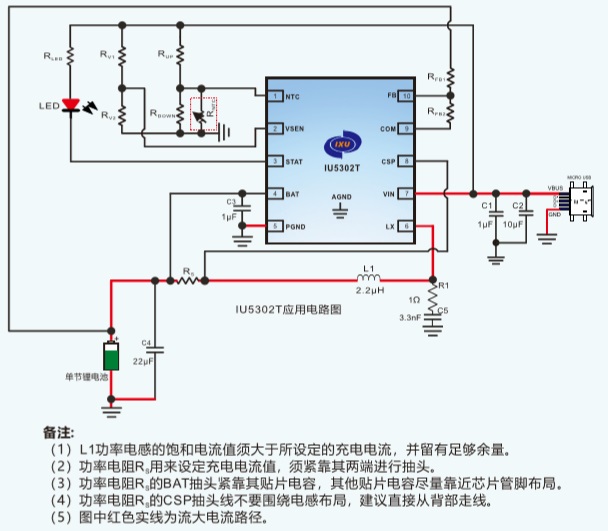

典型應用圖
