隨著垃圾分類及環保要求越來越高，傳統堿性5號7號電池的環境污染問題更明顯。一個新的電池市場孕育而生，鋰電池轉成干電池，即3.7V轉1.5V輸出.鋰電池的優勢是能反復充放電，節能環保。LGS5600是一顆鋰電池轉1.5V/2V專用充放管理芯片。
描述
LGS5600是一款集成降壓轉換器、鋰電池充電管理、 電池充電狀態指示的鋰電池充放電管理專用芯片，為USB充干電池提供完整的電源解決方案。LGS5600充電電流和充電電壓可調，支持多種規格鋰電池應用，最大充電電流1A。LGS5600充電電流根據鋰電池溫度自動調節，更加安全可靠。LGS5600放電輸出1.5V或2V 固定電壓，默認版本為1.5V，最高效率高達93%。待機電流低至3uA以內，支持鋰電池長時間待機。 LGS5600集成充電和充滿提示，以及電池未連接指示。允許充電口和輸出口短接，便于布局不同應用。
特性
LGS5600內置多檔位電壓電流調節的線性充電器
■ 16V輸入耐壓
■ 充電電流和充電電壓外部電阻調節
■ 支持4.2V/4.3V/4.35V/4.4V鋰電池充電
■ 400mA/600mA/800mA/1000mA可配置充電電流
■ 符合鋰電池充電JEITA標準，根據電池溫度和輸入 電壓智能調節充電電壓和充電電流
■ 完善的充電指示，單雙燈方案兼容，外部自動識別
LGS5600內置1.5V/1A 1.2MHz輸出同步開關降壓轉換器
■ 靜態電流低至2uA+
■ 1A同步降壓放電
■ 降壓效率高達90%
■ 可定制2V輸出的版本
■ 完善的保護：過熱，短路，過流，過壓
應用
■ USB沖干電池,替代傳統1.5V AA/AAA電池
■ 帶有鋰電池供電和USB輸出的便攜式設備

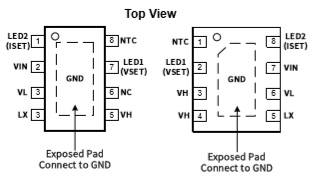

引腳排列

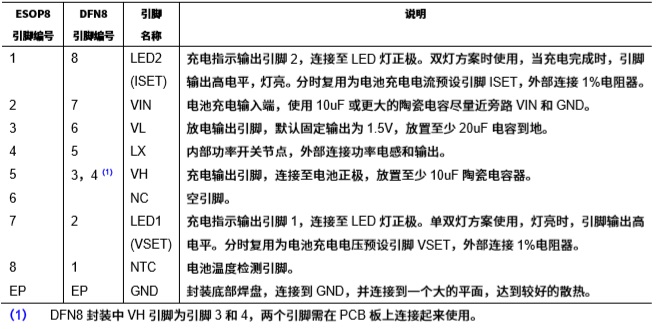

引腳功能描述
典型應用圖
|
