當前位置：首頁->產品展示->電源管理IC->NDP23501（100%最大占空比、4.6V-30V輸入5A同步降壓芯片）

產品名稱：	NDP23501（100%最大占空比、4.6V-30V輸入5A同步降壓芯片）
封裝形式：	SOP-8
兼容型號：
產品功能：	NDP23501KC是一款全集成高效率同步降壓DC/DC轉換器。能夠為負載持續提供高達5A的持續輸出電流，支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調；100%最大占空比。
產品規格書下載：

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

描述

NDP23501KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達5A的持續輸出電流。NDP23501KC具有出色的線路和負載調節能力。該芯片支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。

NDP23501KC具有短路保護和過熱保護功能，內部軟啟動電路可避免上電期間的輸入浪涌電流，以提高系統穩定性。

NDP23501KC外圍簡潔，只需要極少外圍器件。加上各種保護功能，可靠性更高。

特征

寬輸入工作電壓范圍：4.6V至30V

5A峰值輸出電流

效率高達92%

100%最大占空比

可調輸出電壓

+/-2%的輸出電壓精度

集成式47mΩ上管開關

集成26mΩ下管開關

235KHz-370kHz開關頻率可調

輕負載下的突發模式操作

內置環路補償電路

內置軟啟動電路

SOP8封裝

應用

可充電便攜式設備、網絡系統、分布式電力系統等

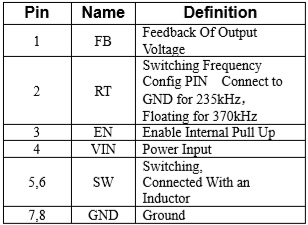

管腳排列及定義

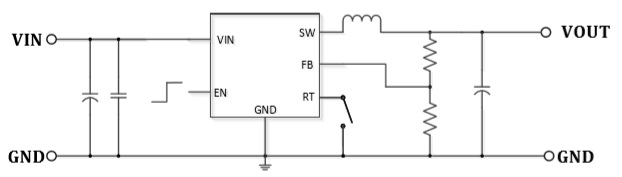

應用原理圖

您可能對以下產品感興趣

產品型號	功能介紹	封裝形式	工作電壓	備注	兼容型號
NDP13701	NDP13701QB是一款全集成高效率同步降壓DC/DC轉換器，能夠為負載持續提供高達7A的持續輸出電流；支持7.5V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至29V可調。	QFN5*5	7.5V-30V	7A、30V高效同步降壓DC/DC轉換器
NDP23501	NDP23501KC是一款全集成高效率同步降壓DC/DC轉換器。能夠為負載持續提供高達5A的持續輸出電流，支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調；100%最大占空比。	SOP-8	4.6V-30V	5A、30V高效同步降壓DC/DC轉換器
NDP23301	NDP23301KC是一款全集成高效率同步降壓DC/DC轉換器。支持4.6V至30V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。3A峰值輸出電流,100%最大占空比	SOP-8	4.6V-30V	3A、30V高效同步降壓DC/DC轉換器
NDP1360	NDP1360KC是一款全集成高效率同步降壓DC/DC轉換器。其內部采用固定開關頻率、平均電流控制模式構架。能夠為負載持續提供高達6A的輸出電流。，NDP2821KC具有出色的線路和負載調節能力。該芯片支持7V至32V的極寬輸入電壓范圍，輸出電壓從3.3V至25V可調。	ESOP-8	7V-32V	6A、34V高效同步降壓DC/DC轉換器
NDP1331	NDP1331KC是一款全集成高效率同步降壓DC/DC轉換器。寬輸入工作電壓范圍：7V至32V；2.8A連續輸出電流；效率高達93%；CC恒流/CV恒壓模式控制；100%占空比調整率	SOP-8	7V-32V	2.8A、34V高效同步降壓DC/DC轉換器
NDP1324	NDP1324KC是一款全集成高效率同步降壓DC/DC轉換器。寬輸入工作電壓范圍：7V至30V;2.4A連續輸出電流;效率高達93%;CC/CV模式控制;100%占空比調整率	SOP-8	7V-30V	2.4A、30V高效同步降壓DC/DC轉換器
NDP23A5QB	NDP23A5QB是一款全集成高效率同步降壓DC/DC轉換器，寬輸入工作電壓范圍：7V至30V；15A連續輸出電流；效率高達96%；可調輸出電壓。	QFN5*5	7V-30V	15A、30V高效同步降壓DC/DC轉換器
