當前位置：首頁->產品展示->電源管理IC->YX2235（4V-35V輸入、2V-35V輸出，大電流同步升降壓控制器芯片）

產品名稱：	YX2235（4V-35V輸入、2V-35V輸出，大電流同步升降壓控制器芯片）
封裝形式：	QFN-32
兼容型號：	YX2245/YX2265
產品功能：	YX2235是一顆大電流同步升降壓控制器，輸入電壓范圍：4V至35V；輸出電壓范圍：2V至35V；CC/CV調節功能使其適用于電池充電系統。
產品規格書下載：

在線客服：	李湘寧 2850985550 鄢先輝 2850985542 張代明 3003290139 13713728695

申請樣品：	申請樣品

詳細介紹

說明

YX2235是一款同步升降壓控制器，適用于驅動高效電源轉換器中的MOSFET或氮化鎵(GaN)等功率器件。它支持高達35V的寬輸入和輸出電壓范圍，并可在降壓、升降壓和升壓模式之間無縫轉換。 YX2235 集成了具有UVLO保護功能的上管和下管柵極驅動器。它提供可編程電感峰值電流限制和輸出平均電流限制功能，并通過ISMON提供輸出瞬時電流監控功能。CC/CV 調節功能使其適用于電池充電系統。
YX2235支持50KHz至3MHz的超寬開關頻率范圍，并集成展頻頻譜(FSS)功能以優EMI。可選的外部時鐘同步功能有利于并聯運行。它還具有外部補償、可編程軟啟動功能，可抑制啟動期間的浪涌電流。
YX2235采用4mmx4mm 32引腳QFN封裝

特性

• 寬輸入電壓范圍：4V至35V，寬輸出電壓范圍：2V至35V

• 電源轉換效率高達98%

• 超寬開關頻率范圍：50kHZ至3MHz

• 可編程輸入和輸出電流限制

• ISMON負載電流監控

• CC/CV調節能力

• 支持Si FET或GaN FET的5V驅動電壓

• 柵極驅動器：0.6Ω下拉電阻，1.2Ω上拉電阻

• 驅動電源軌UVLO保護

• 展頻頻譜(FSS)

• 可編程軟啟動功能

• 集成高精度（±1%）1.8V參考電壓源

• 上電正常指示

• 4x4mm QFN-32L封裝

應用

• 通用升降壓 DC-DC 轉換器 • USB Type-C 型充電器

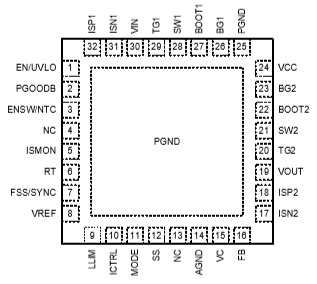

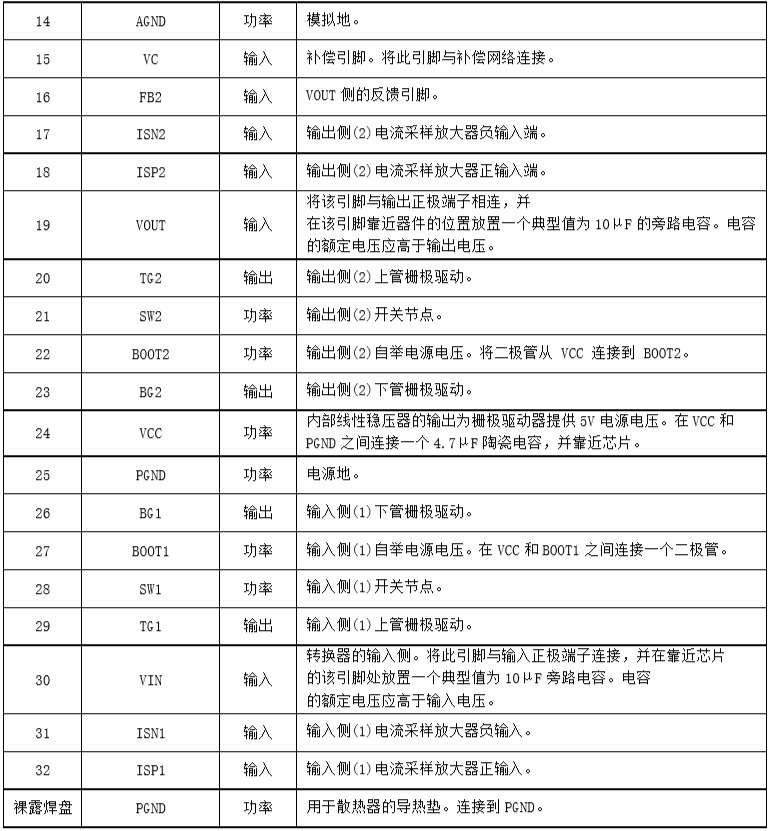

引腳配置和功能

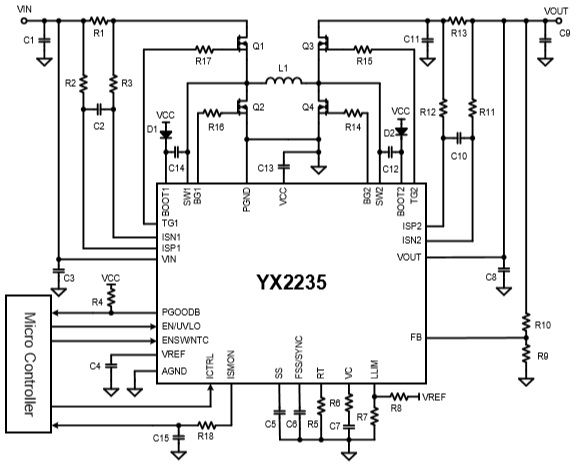

應用原理圖
