概述

HTN7865是5A降壓轉換器，具有從4.5V到65V的寬輸入電壓，集成了90mΩ高側MOSFET。HTN7865采用峰值電流模式控制， 支持跳周期調制（PSM），有助于轉換器在輕負載下實現高效率。HTN7865具有100kHz至2MHz的可編程開關頻率，外部電阻可調。 HTN7865允許從高輸入電壓到低輸出電壓的功率轉換，開關MOS的最小導通時間為120ns。 該設備提供典型2.5ms的固定軟啟動，以防止啟動過程中的涌入電流。HTN7865具有外部環路補償功能，可靈活優化環路穩定性或環路響應。HTN7865提供逐周期電流限制、熱關斷保護、輸出過壓保護、輸出過載保護和輸入電壓欠壓保護。該設備采用ESOP8封裝。

特點

・5A降壓，內置80mΩ功率管

・輸入電壓范圍：4.5V~65V

・脈沖跳躍模式使得輕載下高效率

・100%占空比

・當Vin-Vout(設置）<0.3V時，進入直通跟隨模式

・125uA靜態電流

・最高2MHz可編程開關頻率

・峰值電流控制架構

・欠壓保護、過流保護和過熱關斷保護

・無鉛封裝，ESOP8

應用

12V，24V，48V工業和電信電源軌系統；汽車系統 、分布式電源系統、高壓電源轉換等

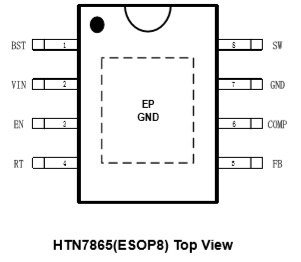

管腳排列及定義

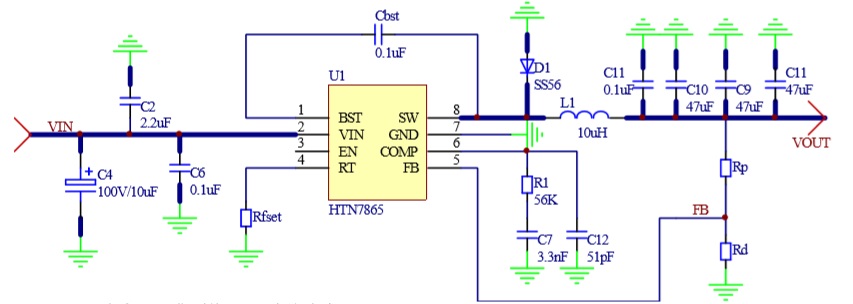

應用原理圖


