概述
ACM8831 一款高度集成、高效率、低EMI的單通道數字輸入D類音頻功放。
ACM8831支持16/24/32位數據、I2S總線和TDM數據格式，每幀有4/8/16個時隙。高分辨率帶寬支持高達20kHz（I2S 48kHz）、40kHz（I2S 96kHz）和80kHz（I2S 192kHz）。
ACM8831設備集成了各種保護功能，以保護設備、揚聲器和系統免受故障事件的影響，如短路保護、過熱保護、揚聲器直流保護、電池負載轉儲保護、過壓/欠壓保護、時鐘錯誤保護。
ACM8831 內部集成ClassH動態升壓控制功能，結合外圍DC-DC升壓模塊，為電池供電系統提供了一種提高效率和降低功耗的新方案。

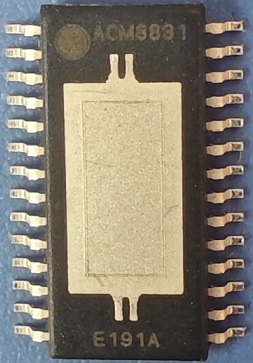

采用HTSSOP-28 PADUP封裝（散熱片朝上）。
特征
靈活電源配置
- 供電電壓范圍 PVDD: 4.5V to 34V
高效低阻：Rsd（on）=60mΩ
輸出功率
-1×110W, 單聲道輸出(4Ω, 32V, THD+N = 1%)
-1×135W, 單聲道輸出 (4Ω, 32V, THD+N = 10%)
出色的音頻性能
-THD+N ≤ 0.02% at 1W, 1kHz, PVDD = 32V
-超低底噪 ≤ 50uV(加權)
超低EMI技術
-復合PWM調制相位同步技術
-擴頻以及智能邊緣速率控制技術
8級過溫保護功能
具有可編程閾值和鎖存或非鎖存警告的輸出削波檢測 上報
具有可編程閾值的電流電流跟蹤功能
保護機制
-FAULT 狀態輸出
-OCP 過流保護
-OTP 過熱保護
-UVLO 過壓欠壓保護
應用
便攜式音箱: 藍牙音響、拉桿音響智能音響，智能設備；家庭音頻: 電視、家庭影院；Soundbar, 條形音響，桌面音響等。
管腳排列及定義
