當前位置：首頁->產品展示->功放IC->HT350(無電感30W單聲道D類音頻功放IC） |
|
|
| 產品名稱： |
HT350(無電感30W單聲道D類音頻功放IC） |
| 封裝形式： |
ESOP-10 |
| 兼容型號： |
|
| 產品功能： |
24W (VDD=15V, RL=4Ω, THD+N=1%)
或30W (VDD=15V, RL=4Ω, THD+N=10%) |
產品規格書下載： HT350.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT350是一款高效D類音頻功率放大器。在15V供電的單聲道（PBTL）模式下，能夠持續提供30W/4Ω功率輸出。
HT350具有先進的擴頻功能來抑制EMI，使用價格低廉且小體積鐵氧體磁珠可滿足EMC要求。此外，HT350內置關斷功能使待機電流最小化，
還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
・輸出功率
24W (VDD=15V, RL=4Ω, THD+N=1%)
30W (VDD=15V, RL=4Ω, THD+N=10%)
・單電源系統，4.5V-16V寬電壓輸入范圍
・超過90%效率，無需散熱器
・擴頻功能，免電感濾波
・模擬差分/單端輸入
・保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
・無鉛無鹵封裝，SSOP10-PP
應用
・條形音箱・無線智能音箱
・便攜式音箱・消費類音頻應用
・拉桿音箱・LCD電視/監視器

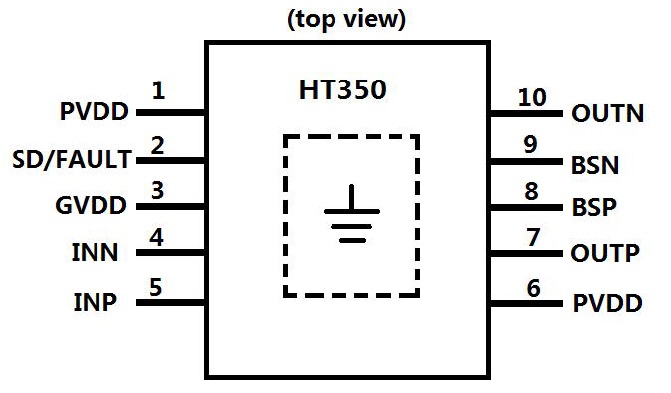

引腳信息

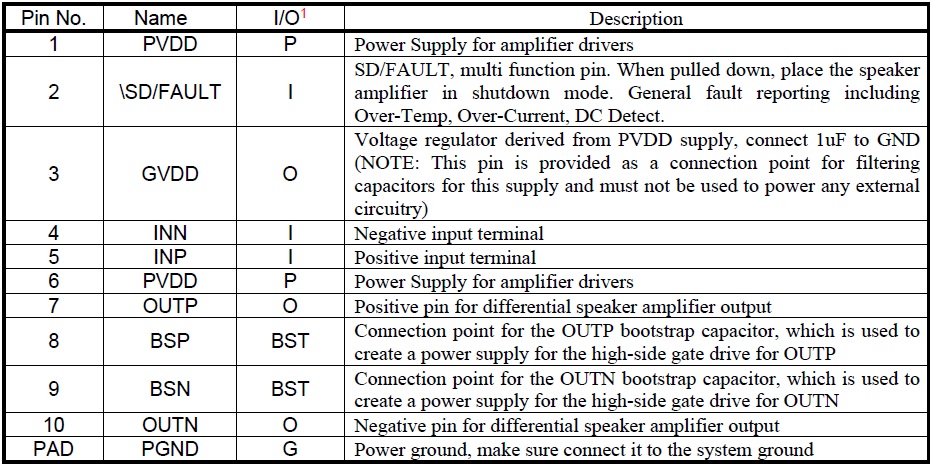

引腳定義

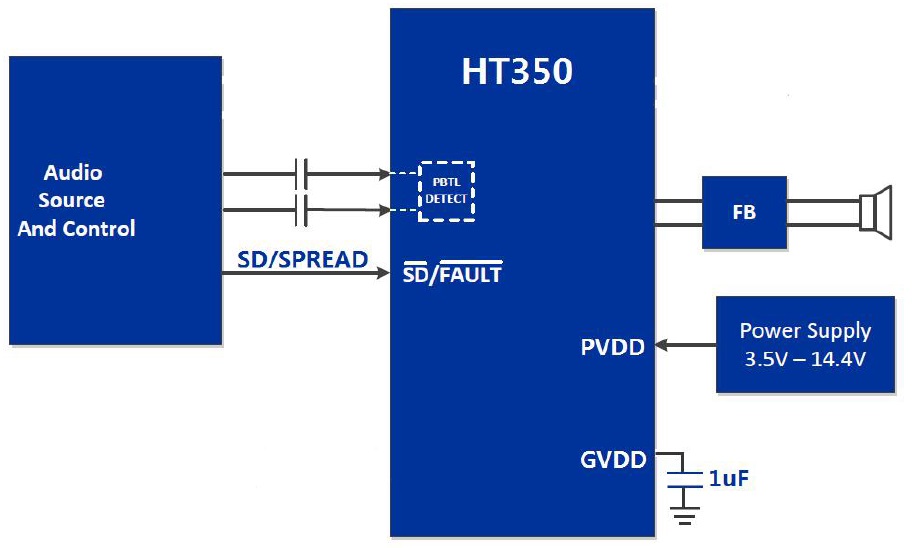

典型應用圖
|
|
| |
|
|
| |
| |
|
