產品簡介
◆ 四通道 Touch KEY 控制器
┄ 可通過軟件單獨對每個通道調節靈敏度
┄ 支持觸摸按鍵硬件自動掃描
┄ 自動掃描通道數量可配置
┄ 支持觸摸中斷
┄ KEY2 可映射至不同 GPIO
◆ 高性能的精簡指令集控制處理器
┄ 僅 52 條指令，雙周期控制處理系統
┄ 支持直接和間接尋址模式
◆ 存儲器 ┄ ROM 空間：2K*16 位（可 1 次編程 ROM）or 1K*16 位（可 2 次編程 ROM）
┄ SRAM 空間：128 字節
┄ 堆棧：支持 1 級中斷+6 級 CALL 嵌套
◆ 時鐘系統
┄ 內部高速時鐘：8MHz RC
┄ 內部低速時鐘：32KHz RC
◆ GPIO ┄ 具有獨立方向控制的 6 個 I/O 引腳：PA 口 6 個 ┄ PA3：外部復位，當設定為輸出時為真開漏輸出模式 ┄ PA 端口獨立的可編程弱上/下拉，PA 口除 PA3 外均可設定為偽開漏輸出 ┄ PA4/PA5 為高驅動口，能直接驅動 LED
◆ 定時器
┄ Timer0：帶 8 位可編程預分頻器的 8 位定時器/計數器
┄ 增強型 Timer1：帶有預分頻器的 16 位定時器/計數器
◆ PWM
┄ 2 路 16bit PWM
◆ 看門狗
┄ 內置低功耗看門狗定時器：定時器溢出可產生喚醒/復位功能
◆ 低電壓檢測
┄ 支持 16 級檢測電壓選擇：1.8V~4.5V
◆ 特殊特性
┄ 高精度內部振蕩器，出廠精度校準為+/-1%
┄ 處理器可選擇的頻率范圍為 250KHz 到 4MHz
┄ 軟件可選的 32KHz 內部振蕩器 ┄ 節能的空閑/休眠模式
┄ 可配置 BOR 低電壓復位（1.8V 到 4.5V，共 8 檔可選）
┄ 帶上拉的外部復位，可復用為輸入引腳
┄ 可編程代碼保護
┄ 寬工作電壓范圍（1.8V 到 5.5V）
┄ 工業級溫度范圍，-40～85℃
◆ 低功耗特性
┄ 休眠待機電流：電壓為 2.5V 時，典型值 500nA
┄ 工作電流：
-- 頻率為 4MHz、電壓為 2.5V 時，典型值為 500uA
-- 頻率為 32KHz、電壓為 2.5V 時，典型值為 120uA
┄ 看門狗定時器電流：電壓為 2.5V 時，典型值為 1uA
◆ 封裝：SOT23-6/SOP-8/DFN-6/DFN-8

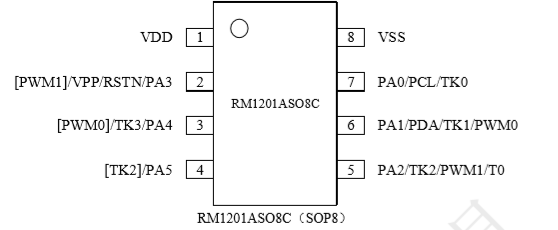

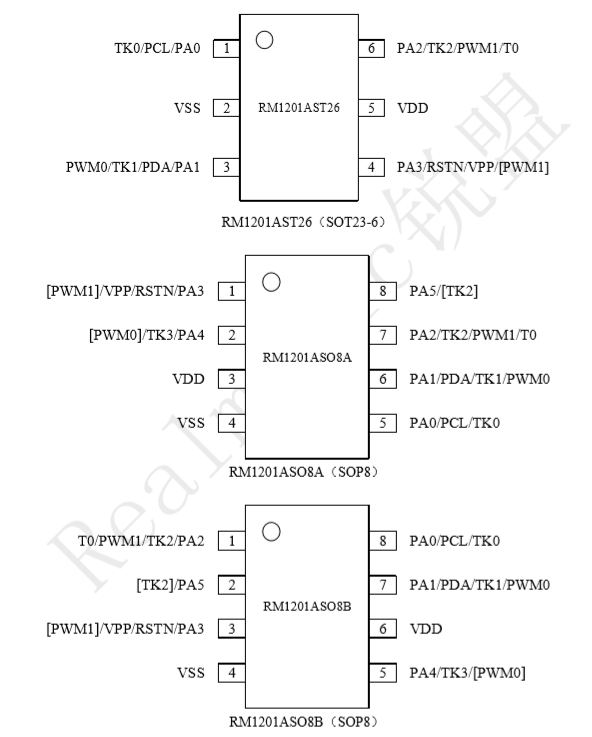

管腳排列圖

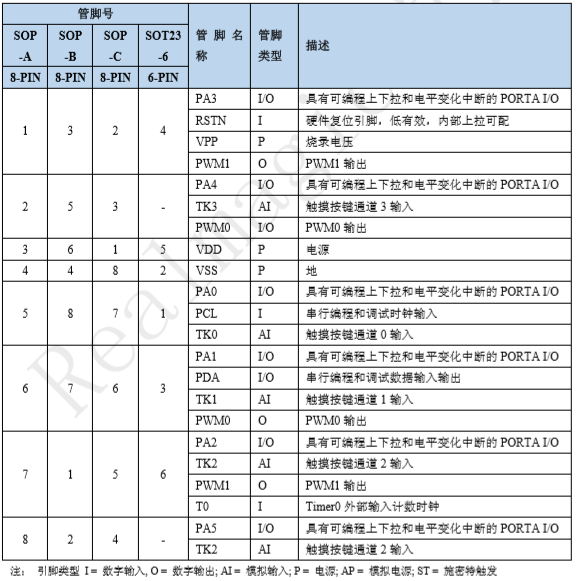

腳位定義
