概要
CS5263E是一款采用CMOS工藝,電容式升壓型GF類單聲道音頻功放,可以為3Ω的負載提供最高7W的連續功率；CS5263E芯片內部固定的28倍增益，有效的減少了外圍元器件 的數量;功放集成了D類和AB類兩種工作模式即可保證D類模式下強勁的功率輸出,又可兼顧系統在有FM的情況下,消除功放對系統的干擾；CS5263E具有獨特的防破音(NCN)功 能,可根據輸出信號的大小自動調整功放的增益，實現更加舒適的聽覺感受. CS5263E的外圍只有低成本的阻容器件,在以鋰電池供電的移動式音頻設備中,CS5263E是理想的音頻子系統的功放解決方案.CS5263E的全差分架構和極高的PSRR有效地提高了CS5263E對RF噪聲的抑制能力。另外CS5250E內置了過流保護和過熱保護,有效的保護芯片在 異常的工作條件下不被損壞。
CS5263E提供了ESOP10的封裝類型,其額定的工作溫度范圍為-40℃至85℃。
特征
集成Charge Pump升壓模塊,集成AB類D類兩種工作模式GF類音頻功放,
輸出功率
Po at VBAT = 5.0V, RL=4Ω
THD+N=10% 6.0W(NCN OFF@D MODE)
THD+N=1% 4.8W(NCN OFF@D MODE)
Po at VBAT = 3.6V, RL=4Ω+33uH
THD+N=10% 5.0W(NCN OFF@D MODE)
THD+N=1% 4.3W(NCN OFF@D MODE)
Po at VBAT = 5.0V, RL=3Ω+33uH
THD+N=10% 7.0W(NCN OFF@D MODE)
THD+N=1% 5.8W(NCN OFF@D MODE)
Po at VBAT = 3.6V, RL=3Ω+33uH
THD+N=10% 5.7W(NCN OFF@D MODE)
THD+N=1% 5.0W(NCN OFF@D MODE)
輸入電壓范圍:2.7~5.5V
關斷電流: <1μA
待機電流: 20mA@5V
D類調制頻率: 350KHz
防破音模式開關
AERC專利技術,提供優異的全帶寬EMI抑制能力
優異的"噼噗-咔嗒"(pop-noise)雜音抑制能力
高的電源抑制比(PSRR)：在217Hz下為-80dB
過溫保護
過壓保護
應用
藍牙音箱、便攜式音頻設備

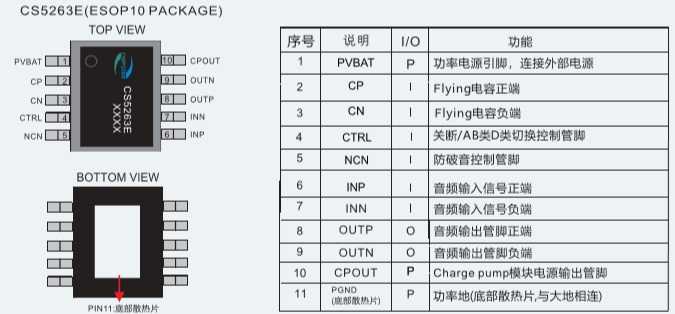

管腳排列以及定義

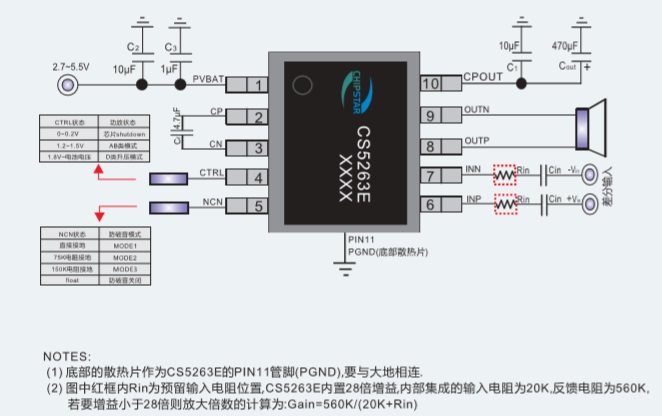

典型應用電路圖
