概述

HT7713是一款3A降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器 采用低 ESR（聚合物）或超低ESR（陶瓷）， 無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。 HT7713采用 SOT23-6 封裝。

特性

・3A降壓，內置95mΩ和55mΩ功率管

・于快速瞬態響應，外部元器件少

・輸入電壓范圍：4.5V~18V

・輸出電壓范圍：0.6V~9V

・脈沖跳躍模式使得輕載下高效率

・500kHz開關頻率

・關斷電流<=2uA (典型值)

・軟起動，輸出預先有電壓時有啟動延遲

・逐周期過流檢測限制

・打嗝模式過流關斷

・欠壓保護、過熱關斷保護，不鎖定可自動恢復

・具有使能pin

・無鉛封裝，SOT23-6

應用

12V電源軌、電視；嵌入式系統、家庭網絡終端；電表；機頂盒；監控；數字信號調制解調器等。

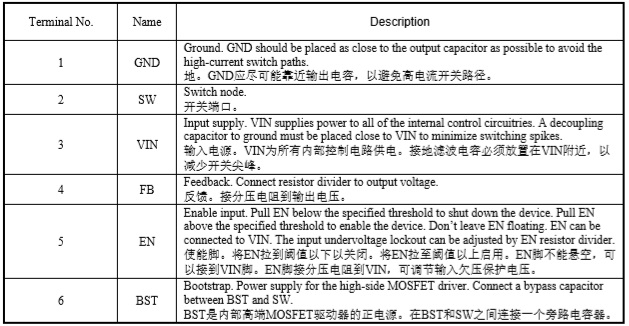

管腳排列及定義

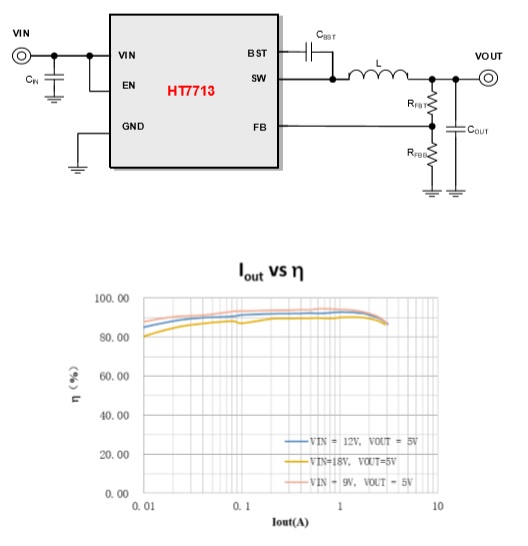

應用原理圖
