當前位置：首頁->產品展示->電源管理IC->TPS54331/STC9330/HT77231（4.0V-28V輸入、3.5A同步降壓芯片） |
|
|
| 產品名稱： |
TPS54331/STC9330/HT77231（4.0V-28V輸入、3.5A同步降壓芯片） |
| 封裝形式： |
|
| 兼容型號： |
TPS54331/STC9330/TMI33431 |
| 產品功能： |
輸入電壓范圍：4.0V-28V ；輸出電壓范圍：0.6V-13V ；・3.5A電流，內置100mΩ和60mΩ功率管 |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT77231是一款3.5A降壓轉換器，具有最少的外部元件和低關斷電流。
該器件具有快速瞬態響應的特點，輸出電容器采用低ESR（聚合物）或超低ESR（陶瓷），無需外部補償。
該器件在輕載時以脈沖跳躍模式工作，達到高效。 HT77231采用ESOP8封裝。
特點
・3.5A降壓，內置100mΩ和60mΩ功率管
・于快速瞬態響應，外部元器件少
・輸入電壓范圍：4.0V~28V
・輸出電壓范圍：0.6V~13V
・脈沖跳躍模式使得輕載下高效率
・600kHz開關頻率
・關斷電流<=1uA (典型值)
・軟起動，輸出預先有電壓時有啟動延遲
・逐周期過流檢測限制
・打嗝模式過流關斷
・欠壓保護、過熱關斷保護，不鎖定可自動恢復
・具有使能pin
・無鉛封裝，ESOP8
應用
・5V, 12V或24V電源軌 ・電視
・嵌入式系統 ・機頂盒
・消費電子 ・工業電子

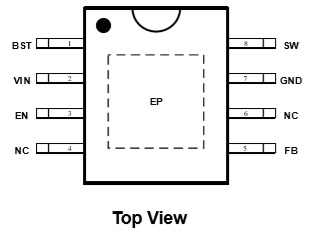

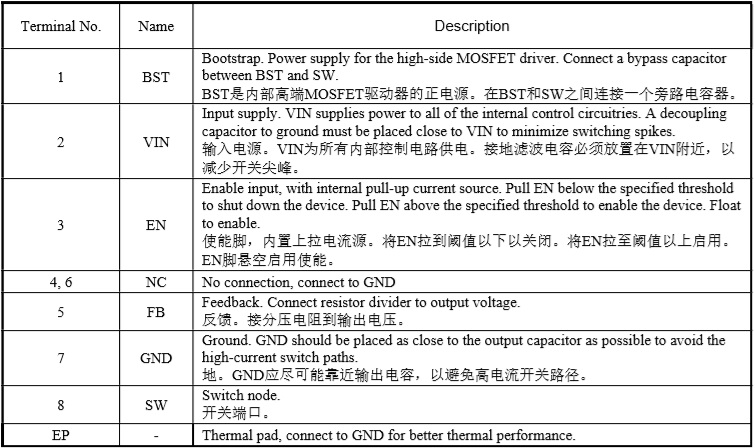

管腳排列及定義

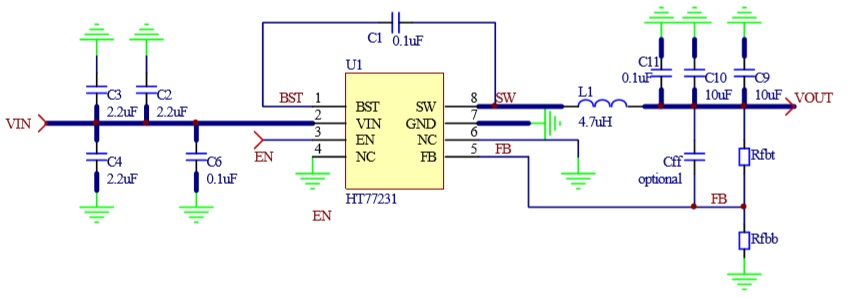

應用原理圖
|
|
| |
|
|
| |
| |
|
